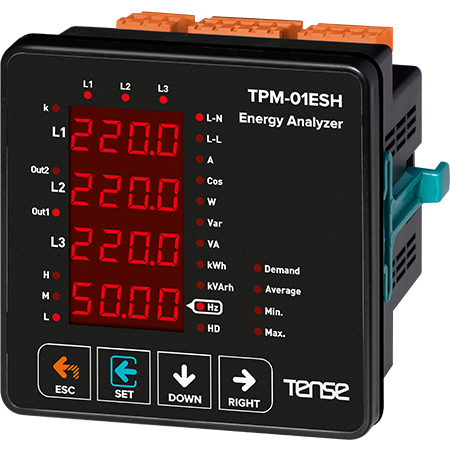

3-fazni mrežni analizator TPM-01ESH – TENSE (Turska)

Opis:
Višenamjenski digitalni panelni mjerač parametara trofazne mreže namijenjen za precizno mjerenje i praćenje električnih vrijednosti. Omogućuje praćenje struja, napona, frekvencije, snage i energije s mogućnošću komunikacije preko RS485 ModBus RTU.

Glavne funkcije

• Mjerenje 3-faznog napona i struje

• Prikaz aktivne, reaktivne i prividne energije (P, Q, S)

• Prikaz vrijednosti Cosφ i faktora snage svake faze

• Mjerenje faza-neutralnog i faza-faza napona i struje svake faze

• Mjerenje frekvencije

• Harmonijske vrijednosti napona i struje do 31. harmonike

• Ukupne vrijednosti uvoza i izvoza aktivne energije (ΣkWh)

• Ukupne induktivne i kapacitivne reaktivne energije (ΣkVArh)

• Prikaz minimalnih i maksimalnih vrijednosti, maksimalne potrošnje

• 2 relejna izlaza i 1 digitalni ulaz

• Zapis događaja (visoki/niski napon/struja, neuravnoteženost, THD-I)

• Izbornik zaštićen lozinkom

Tehničke vlastnosti

• Komunikacija: RS485 ModBus RTU (1200–38400 bps)

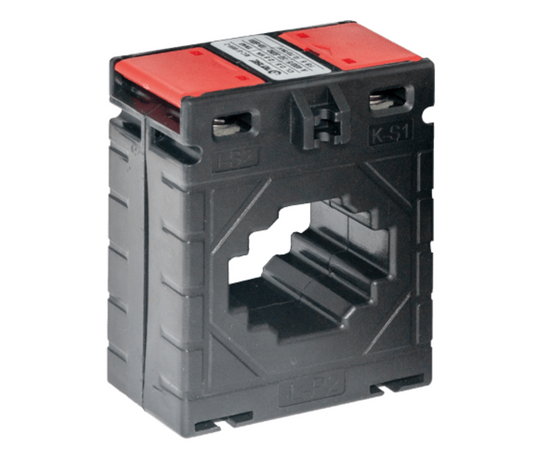

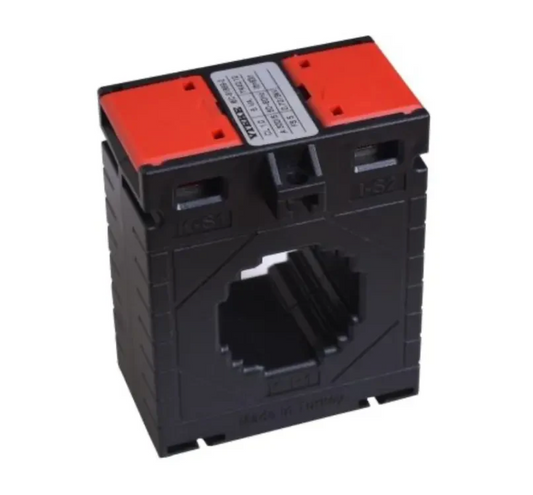

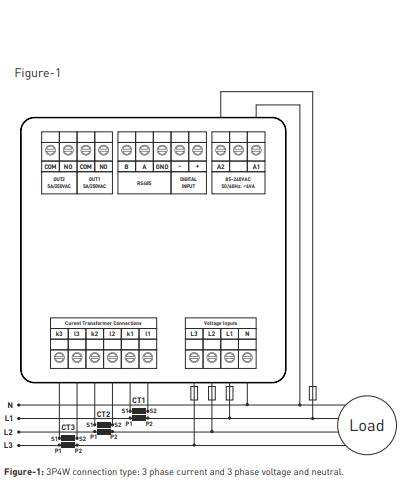

• Priključci: 3-fazni naponski transformator i 3-fazni strujni transformator

• Kompatibilni strujni transformatori: 60/5, 75/5, 100/5, 150/5, 200/5, 250/5, 300/5, 400/5, 500/5, 600/5, 800/5, 1000/5, 1500/5

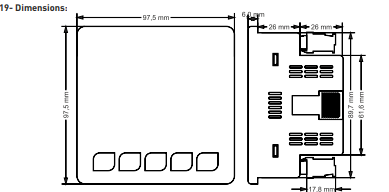

• Veličina panela: standardni digitalni montažni panel

Primjena

• Praćenje trofaznih električnih mreža u industrijskim i komercijalnim primjenama

• Praćenje potrošnje energije i kvalitete napajanja

• Integracija u sustave automatizacije putem ModBus RTU
