Digitalni panelni multimetar 72x72 mm – TENSE (DAV-72D)

Opis proizvoda:
DAV-72D je jednofazni digitalni kombinirani voltmetar-ampermetar, namijenjen za neprekidno praćenje izmjeničnog napona između faze i neutralnog vodiča i struje opterećenja koja se mjeri pomoću vanjskog strujnog transformatora (CT-120, dio isporuke). Uređaj je pogodan za električne razvodne ormariće, proizvodne pogone te distribucijske ili nadzorne sustave električne energije.

Način rada i primjena:

• Priključenje na mjernu fazu i neutralni vodič preko stezaljki za mjerenje napona.

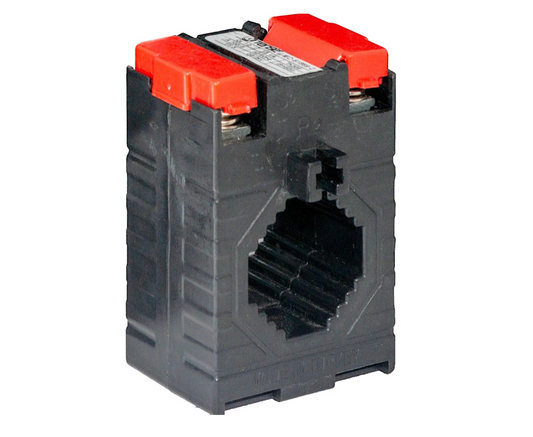

• Struja se mjeri preko vanjskog strujnog transformatora CT-120, čiji se sekundarni vodiči priključuju na stezaljke K i L na stražnjoj strani uređaja.

• Po priključenju napajanja prikazuju se:

  • stvarni fazni napon (V)

  • struja opterećenja (A)

Instalacija i podešavanje:

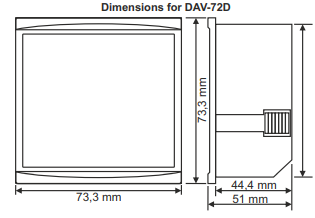

• Montaža na prednjoj ploči (izrez 68 × 68 mm)

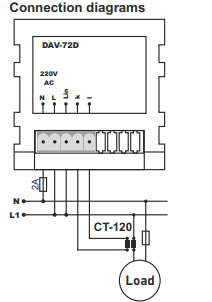

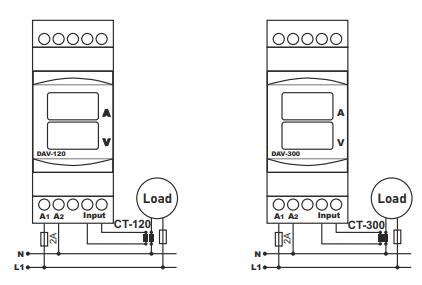

• Povezivanje CT-120 prema shemi; vodič opterećenja provučen kroz transformator

• Ne koristiti druge strujne transformatore – uređaj je posebno kalibriran za CT-120

Tehničke specifikacije:

• Radni napon: 140–270 V AC

• Mrežna frekvencija: 50/60 Hz

• Prikazani raspon napona: 5–300 V AC

• Mjerivi raspon struje: 1–100 A (preko CT-120)

• Točnost:

  • napon: ±1 %

  • struja: ±3 %

• Zaslon: dvoredni, 3 znamenke, výška znaků 14 mm

• Snaga uređaja: <6 VA

• Radna temperatura: -20 °C až +55 °C

• Nadmorska visina: do 2000 m

• Priključak: utikačne stezaljke, poprečni presjek kabela do 1,5 mm²

• Montaža: u panelu, sprijeda ili bočno

• Težina: do 220 g
