Digitalni nadstrujni relej sa zaštitom napona i 3×3-mjestnim LED zaslonom TRM-30F

Nadzorno nadstrujno rele TRM-30F s displejem, 3-fazno do 25A

Namijenjeno je zaštiti uređaja osjetljivih na vrijednosti radne struje i napona od kvarova koji mogu nastati uslijed:

• preopterećenja struje (podesiva vrijednost struje 0,5 … 30 A)
• asimetrije struje (50 %, fiksna vrijednost)
• asimetrije napona (30 %, fiksna vrijednost)
• prenapona i podnapona (Umin: 265 V, Umax: 440 V, fiksna vrijednost)

Digitalno nadstrujno rele za preopterećenje TRM-30F s displejem omogućuje prikaz trenutne struje u svakoj fazi i štiti motor ili potrošač od prestruje, prenapona, podnapona, nestanka faze i promjene reda faza. Ova digitalna zaštitna releja su dizajnirana tako da spriječe oštećenje motora/opterećenja visokim strujama, a istovremeno omogućuju kontrolu trenutne struje protječuće u svakoj fazi na displeju. Također mogu nadzirati vrijednosti međufaznog napona.

Zahvaljujući dvama izlaznim relejima (1x NO, 1x NC) je moguće također upravljati ili isključiti opterećenje pri dostizanju postavljene vrijednosti prestruje, ili uključiti signalni kontakt u upravljački sustav. Digitalna releja TRM-xx imaju ugrađene strujne transformatore i 3x3-znamenkasti displej za prikaz struje.

Upotreba i princip rada

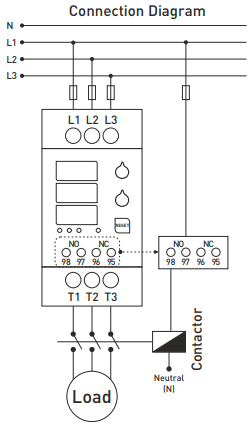

1. Priključite uređaj prema priključnoj šemi. Neispravan priključak može oštetiti uređaj.
2. Postavite vrijednost prestruje uređaja pomoću upravljača ">A" prema radnoj struji opterećenja koju ćete nadzirati.
3. Nakon uključenja napajanja se tijekom prve sekunde na gornjem displeju prikazuje postavljena vrijednost prestruje i na srednjem displeju vrijeme čekanja na grešku.
4. Trenutne vrijednosti struja iz faza prikazuju se nakon jedne sekunde rada i upalit će se indikacijska LED.
5. Pritiskom tipke "V/A/RESET" prikazuju se vrijednosti međufaznog napona.

Upravljači

• "A>" – postavljanje dopuštenog preopterećenja; vrijednost se prikazuje na gornjem displeju.
• "sec." – podešavanje vremena čekanja na grešku prestruje; vrijednost se prikazuje na srednjem displeju.

Stanje kontakata

• NO 95-96, NC 97-98:

• Uređaj bez napajanja ili u greškom stanju: NO otvoren, NC zatvoren.
• Uređaj pod naponom i bez kvarova: NO zatvoren, NC otvoren.

Indikacijske LED

• LED "V" – svijetli pri prenaponu/podnaponu ili kod pogreške asimetrije napona.
• LED "A" – svijetli pri visokoj struji ili pogrešci asimetrije struje.
• LED "XI" – svijetli kod nepravilnog reda faza.
• LED "NOR" – svijetli kada je uređaj pod naponom i sustav je bez grešaka.

Funkcije tipke "V/A/RESET"

• Reset: pritisak 3 sekunde briše grešku, LED „A“ se gasi, NO kontakt se zatvara, NC kontakt se otvara.
• V/A: kratki pritisak prebacuje prikaz između vrijednosti struje i napona.

Zaštite i princip rada

1. Zaštita od prestruje (0,5–30 A):

• Ulazak u greško stanje: pri prekoračenju postavljene prestruje čeka se postavljeno vrijeme. Displej faze blinka, LED „A“ svijetli, NO otvoren, NC zatvoren, LED NOR se gasi.
• Napustanje greškog stanja: struja ispod postavljene vrijednosti, pritisak na reset 3 sekunde.

2. Zaštita od asimetrije struje:

• Ulazak: razlika struje između faza >50 %, čeka 3 sekunde, displej blinka, LED „A“ svijetli.
• Napustanje: razlika <50 %, pritisak na reset 3 sekunde.

3. Zaštita od prenapona (U>440 V):

• Ulazak: napon >440 V, čeka 3 sekunde, displej blinka, LED „V“ svijetli.
• Napustanje: napon <435 V tijekom 3 sekunde.

4. Zaštita od podnapona (U<265 V):

• Ulazak: napon <265 V, čeka 3 sekunde, displej blinka, LED „V“ svijetli.
• Napustanje: napon >270 V tijekom 3 sekunde.

5. Zaštita od asimetrije napona:

• Ulazak: razlika napona >30 %, čeka 3 sekunde, displej blinka, LED „V“ svijetli.
• Napustanje: razlika <30 % tijekom 3 sekunde.

6. Zaštita slijeda faza:

• Neispravan redoslijed faza pali LED „XI“.

Izračun asimetrije struje

Uređaj izračunava asimetriju prema formuli:

Primjer: ((25 – 15) / 25) × 100 = 40 % asimetrije struje

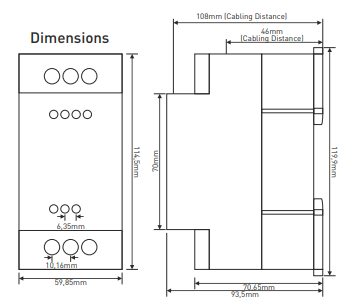

Tehničke specifikacije

• Napajanje: mjereni napon 3f 3x400 VAC
• Radni napon (Un): 3x380 V AC 50/60 Hz, vlastita potrošnja <10 VA
• Podesiva prestruja (Overload): 0,5–30 A
• Vrijeme čekanja na grešku (t): 0–20 s
• Displej: 3x3 znamenke, visina 9 mm, 7 indikacijskih LED
• Prenapon: 440 V (L-L)
• Podnapon: 265 V (L-L)
• Asimetrija napona: 30 %
• Asimetrija struje: 50 %
• Vrijeme čekanja na grešku asimetrije: 3 s
• 2x izlazna releja (1x NO, 1x NC): 3 A / 250 V AC (rezistivno opterećenje)
• Tip priključka: vijčane stezaljke
• Presjek kabela: 2,5 mm² (kontakti releja) / 6 mm² (ulaz i izlaz opterećenja za mjerenje)
• Težina: max. 380 g
• Montaža: na DIN šinu
• Radna temperatura: -20°C … +55°C
• Radna nadmorska visina: <2000 m
