Prodavač: TENSE

Digitalni pokazivač struje trofazni panelni ampermetar trofazni ugradbeni

Barkod: DJ-A96T
€43,96 €35,17 bez PDV-a
€43,96 €35,17 bez PDV-a
Na zalihi: još samo 6
Svi proizvodi su na zalihi i šalju se iz Češke Republike. Dostava traje 3–8 dana.
  • Opis
  • Upute
  • Načini plaćanja
  • Jamstvo

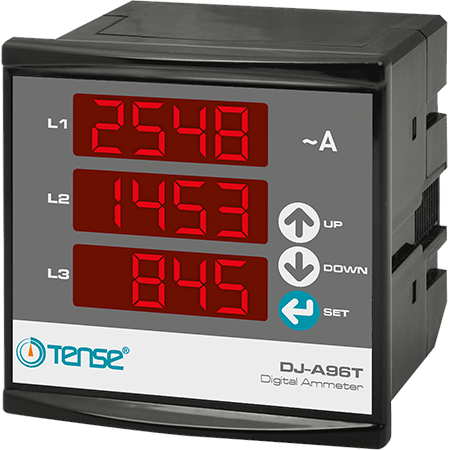

DJ-A96T – Trofazni digitalni panelni ampermetar

Trofazni digitalni ampermetar DJ-A96T namijenjen je za precizno praćenje struje u trofaznim sustavima. Omogućuje prikaz trenutnog opterećenja na pojedinim fazama L1, L2, L3 pomoću vanjskih strujnih transformatora (CT). Uređaj nudi jasan zaslon, jednostavno podešavanje i pouzdan rad.

Glavne vlastitosti

  • Mjerenje struje u trofaznim sustavima

  • Pojedinačni prikaz za faze L1, L2, L3

  • Mjerenje pomoću vanjskih strujnih transformatora

  • Jednostavno podešavanje pretvornog omjera CT

  • Veliki i čitljiv zaslon – 3×4 číslice, výška 14 mm

  • Kompaktna panelna izvedba

Tehnički podaci ampermetra

  • Napon napajanja: 230 V AC

  • Potrošnja uređaja: < 4 VA

  • Mjerni raspon struje: 0,1…5,5 A

  • Podržani raspon CT: 5/5 A až 5000/5 A

  • Točnost mjerenja: ±2 %

  • Zaslon: LED, 3×4 цифre, výška 14 mm

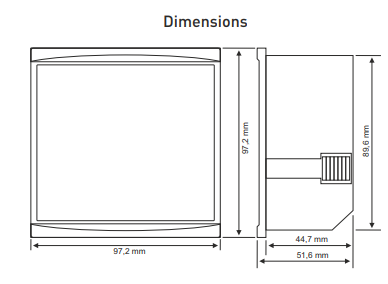

  • Dimenzije: 97,2 × 97,2 mm

  • Dimenzija za výřez: 91 × 91 mm

  • Dubina: 45 mm

  • Pakiranje ne uključuje strujne transformátory (mogu se kupiti zasebno)

Način rada i podešavanje

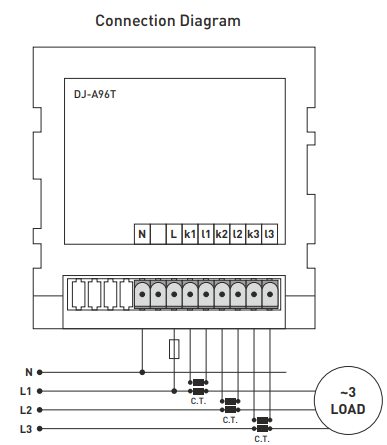

  1. Povežite uređaj prema shemi ožičenja.

  2. Povežite strujne transformatore prema očekivanoj struji u sustavu (omjer xxxx/5 A).

  3. Žice CT povežite na svorke „kx“ i „lx“. Izlaz iz CT ne smije prelaziti 5 A.

  4. Nakon uključivanja napajanja držite tipku „Menu“ 2 sekunde.

  5. Pomoću tipki Gore / Dolje podesite omjer upotrijebljenih CT.

  6. Postavke spremite dugim pritiskom tipke „Menu“.

  7. Nakon priključivanja opterećenja ampermetar će početi mjeriti i prikazivati struju.

Upozorenje: Strujni transformatori iz sigurnosnih razloga moraju biti uvijek uzemljeni.

Tehničke karakteristike poluvodičkog izlaznog releja

(Ovaj put navedeni parametri odgovaraju SSR – ako treba zasebno, mogu ih razdvojiti.)

  • Tip releja: poluvodički

  • Upravljački napon (ulaz): 3…32 V DC

  • Prekidni napon: 24…480 V AC (nepogodno za motore)

  • Pad napona pri uključenju: < 3 V

  • Struja okidanja: 5 mA

  • Napon zavojnice: 3…32 V DC

  • Maksimalna prekidna struja: 25 A

  • Izolacijska čvrstoća: 2500 V AC

  • Način uključivanja: uključivanje pri prolazu struje kroz nulu (zero-cross)

Priručnik

https://files.principalelektrik.org/DJ-A96T%20%28SKU%20DJ-A96T%29.pdf
