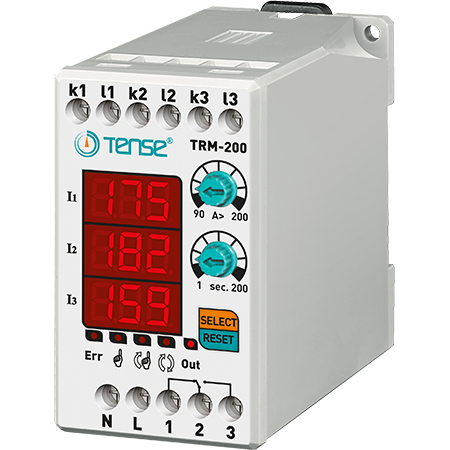

Digitalno nadstrujno rele s 3×3-znamenkastim LED zaslonom TRM-200

Trofazno strujno rele za nadzor / ograničenje struje opterećenja v rasponu 90–200 A, proizvođač TENSE (Turska)

Digitalna releja za zaštitu od preopterećenja TRM-200 namijenjena su za zaštitu opterećenja od oštećenja uzrokovanih visokim strujama i istovremeno omogućuju nadzor rada.

• 90–200 A (podesiva hodnota nadstruje)
• 50% fiksna asimetrija struje
• Podesivo vrijeme kašnjenja pri grešci
• Podesivi način rada (automatski, poluautomatski, ručni)
• Kupnjom strujnog releja marke TENSE dobivate uređaj spreman za neposrednu upotrebu — u isporuci su uključeni strujni transformatori.

Upotreba uređaja i princip rada

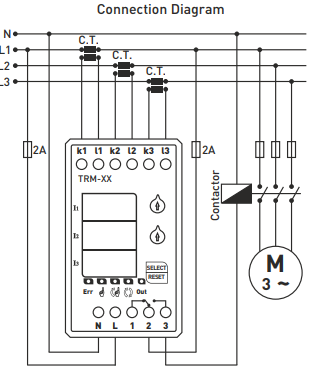

1. Povežite uređaj prema shemi ožičenja.
2. Nakon dovršetka spajanja uključite napajanje. Po uključenju zaslon prikazuje postavljene vrijednosti tijekom 5 sekundi.
3. Za postavljanje vrijednosti nadstruje koristite regulator „A>“. Postavljena vrijednost se prikazuje na lijevom zaslonu.
4. Za postavljanje vremena kašnjenja koristite regulator „t“. Postavljena vrijednost također se prikazuje na lijevom zaslonu.

Kada je uređaj uključen:
• Relej se uključi, izlazni kontakt se prebaci na stezaljku 3 i zasvijetli indikator OUT.
• Ako struja premaši postavljenu vrijednost nadstruje (A>), uređaj počne odbrojavati vrijeme kašnjenja i zasvijetli indikator ERR.
• Nakon isteka postavljenog vremena relej se isključi, kontakt se prebaci na stezaljku 1 i indikator OUT se ugasi.

Opis

Elektroničko strujno rele serije TRM-200 namijenjeno je za automatsko isključivanje potrošača pri prekoračenju maksimalno dopuštene struje.
Ima programabilan raspon uključenja, mogućnost podešavanja vremena kašnjenja i vremena ponovnog uključenja.
Dostupna su 3 načina vraćanja u radno stanje — RUČNI, POLUAUTOMATSKI, AUTOMATSKI.

Načini resetiranja (Reset Modes):

• Ručni režim: Nakon greške nadstruje potrebno je uređaj resetirati pritiskom gumba Reset. U ovom načinu svijetli odgovarajuća LED-lampa.
• Poluautomatski režim: Sustav se nakon greške nadstruje automatski resetira tri puta, zatim čeka ručni reset pri sljedećoj grešci. U ovom načinu svijetli odgovarajuća LED-lampa.
• Automatski režim: Sustav se nakon svake greške nadstruje automatski resetira. U ovom načinu svijetli odgovarajuća LED-lampa.

Napomena: Za promjenu načina držite tipku SELECT 10 sekundi. Nakon promjene načina upalit će se odgovarajuća LED-lampa.

Asimetrija 50 % (fiksna)

Ako razlika između najveće i najmanje fazne struje premaši 50 %, uređaj unutar 2 sekunde prijeđe u način greške asimetrije.
(Na taj način se pri radu motora sprječava oštećenje sustava u slučaju otkaza jedne faze.)

U slučaju greške asimetrije:
• Skupina zaslona dviju faza koje su prouzročile kvar počne treptati i zasvijetli indikator ERR.
• Za povratak iz načina greške asimetrije potrebno je ručno resetirati uređaj.

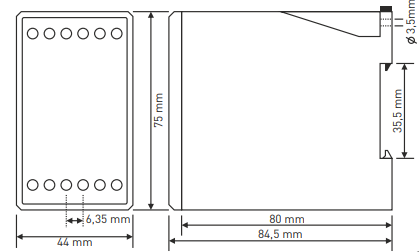

Tehnički parametri:

• Radni napon: 150–260 V AC
• Radna frekvencija: 50/60 Hz
• Snaga: < 6 VA
• Radna temperatura: -20 °C do +55 °C
• Zaslon: 3x3 znamenke, 5 LED dioda
• Podešavanje nadstruje (A>): 90–200 A
• Vrijeme kašnjenja: 1 s – 200 s
• Tip priključka: stezaljke
• Kontakti: 5 A / 250 V AC (aktivno opterećenje)
• Presjek vodiča: 2,5 mm²
• Težina: maks. 250 g
• Montaža: na DIN šinu
• Nadmorska visina rada: < 2000 m

Napomena: Modeli TRM-50, TRM-100, TRM-200 i TRM-300 smiju se koristiti samo sa strujnim transformatorima koji su uključeni u isporuku.

Model TRM-400 može se koristiti sa strujnim transformatorom 400/5.
