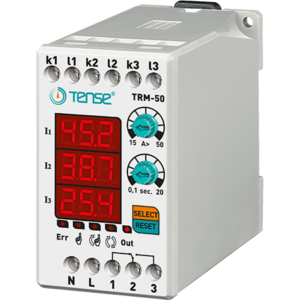

Digitalno nadstrujno rele s LED zaslonom 3×3 znamenke TRM-50

Strujno relè za kontrolu/ograničenje opterećenja, 3-fazno, raspon 15–50 A, proizvođač TENSE (Turska)

Digitalno preopterećenje rele TRM-50 namijenjeno je zaštiti opterećenja od oštećenja uzrokovanih visokim strujama i istovremeno omogućuje nadzor rada.

• 15–50 A (podesiva vrijednost preopterećenja)
• 50 % fiksna strujna asimetrija
• Podesivo vrijeme kašnjenja greške
• Podesiv način rada (automatski, poluautomatski, ručni)
• Prilikom kupnje strujnog releja TENSE dobijete uređaj spreman za rad – u isporuci su uključeni strujni transformatori.

Upotreba uređaja i princip rada

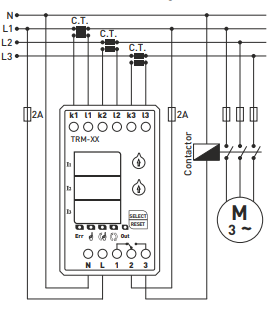

1. Spojite uređaj prema priloženom shematskom prikazu.
2. Nakon dovršetka spajanja priključite napajanje. Nakon uključivanja zaslon će prikazati postavljene vrijednosti 5 sekundi.
3. Za postavljanje vrijednosti preopterećenja koristite regulator „A>“. Postavljena vrijednost prikazuje se na lijevom zaslonu.
4. Za postavljanje vremena kašnjenja koristite regulator „t“. Postavljena vrijednost također se prikazuje na lijevom zaslonu.

Kada je uređaj uključen:

• Rele se uključi, izlazni kontakt prebacuje se na stezaljku 3 i upali se indikator OUT.
• Ako struja premaši postavljenu vrijednost preopterećenja (A>), uređaj odbrojava vrijeme kašnjenja i pali se indikator ERR.
• Po isteku vremena rele se isključi, kontakt se prebaci na stezaljku 1 i indikator OUT se ugasi.

Elektronički strujni rele serije TRM-50 namijenjen je automatskom isključenju potrošača pri prekoračenju maksimalno dopuštenih struja. Ima programabilni raspon okidanja, mogućnost podešavanja vremena okidanja i ponovnog uključenja. Dostupna su 3 načina povratka u "radno" stanje – RUČNI, POLUAUTOMATSKI, AUTOMATSKI.

Načini resetiranja

• Ručni način: Za reset uređaja nakon preopterećenja pritisnite tipku Reset. Upalit će se odgovarajuća LED.
• Poluautomatski način: Uređaj omogućuje automatsko resetiranje sustava tri puta pri pojavi preopterećenja, a zatim čeka ručni reset pri sljedećoj grešci. Upalit će se odgovarajuća LED.
• Automatski način: Uređaj omogućuje automatsko resetiranje sustava pri svakoj grešci preopterećenja. Upalit će se odgovarajuća LED.

Napomena: Za promjenu načina držite tipku SELECT 10 sekundI. Nakon promjene načina upalit će se odgovarajuća LED.

Strujna asimetrija 50 % (fiksna)

Ako razlika između najveće i najmanje struje u fazama premaši 50 %, uređaj će ući u grešni način asimetrije unutar 2 sekunde (sprječava oštećenje sustava pri gubitku jedne faze).

Pri pojavi greške asimetrije:

• Skupina zaslona dviju faza koje su uzrokovale kvar počet će treptati i upalit će se indikator ERR.
• Za izlazak iz grešnog načina asimetrije potreban je ručni reset.

Tehnički parametri

• Radni napon: 150–260 V AC
• Radna frekvencija: 50/60 Hz
• Potrošnja: <6 VA
• Radna temperatura: -20 °C … +55 °C
• Zaslon: 3 × 3 znamenke, 5 LED
• Vrijednost preopterećenja (A>): 15–50 A
• Vrijeme kašnjenja: 0,1–20 s
• Tip priključka: stezaljni priključak
• Kontakti: 5 A / 250 V AC (aktivno opterećenje)
• Presjek kabela: 2,5 mm²

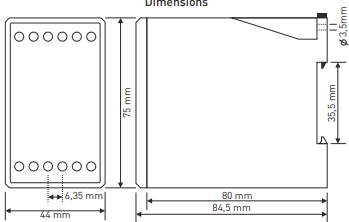

• Masa: max. 250 g
• Montaža: na DIN šinu
• Maksimalna nadmorska visina: <2000 m

Napomena: Modeli TRM-50, TRM-100, TRM-200 i TRM-300 mogu se koristiti samo sa strujnim transformatorima koji su dio isporuke.
Model TRM-400 može se koristiti sa strujnim transformatorom 400/5
