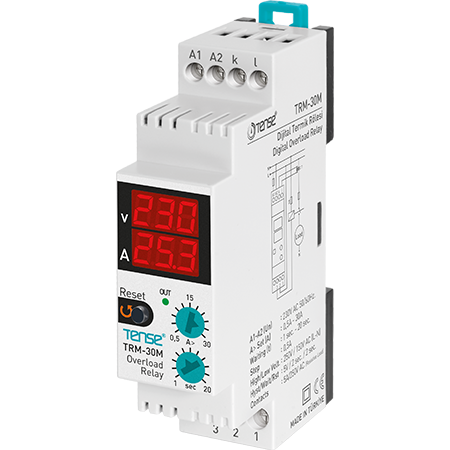

Nadzorno strujno i naponsko relej TRM-30M – 1-fazno, 30 A, digitalni zaslon

Opis proizvoda

TRM-30M je jednofazno digitalno rele namijenjeno zaštiti osjetljive opreme od prekomjerne struje, prenapona i podnapona.
Uređaj omogućava precizno podešavanje granične vrijednosti struje i kašnjenja i prikazuje izmjerene vrijednosti napona i struje na dvorednom zaslonu. U paketu je strujni transformator.

Glavne funkcije

• Zaštita od preopterećenja: podesiva struja 0,5 … 30 A

• Zaštita od prenapona: aktivacija pri naponu > 250 V (fiksno postavljeno)

• Zaštita od podnapona: aktivacija pri naponu < 150 V (fiksno postavljeno)

• Histereza napona: 5 V

• Kašnjenje kod kvara napona: 2 s

• Resetiranje kvara napona: 2 s

• Pregledni dvoredni LED zaslon:

  • Gornji red – napon i prekomjerna struja

  • Donji red – vrijeme kašnjenja i struja

• LED indikacija stanja „OUT“

Princip rada

• Po priključenju napajanja prikazuje se postavljena vrijednost prekomjerne struje i vrijeme kašnjenja.

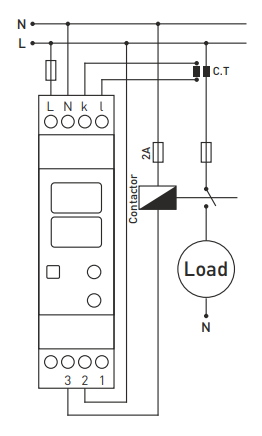

• Uređaj nadzire napon između faze i neutralnog vodiča i struju preuzetu iz mreže.

• U slučaju prekoračenja postavljenih vrijednosti rele prelazi u stanje kvara:

  • NO kontakt otvoren, NC kontakt zatvoren

  • LED „OUT“ se ugasi

  • Odgovarajući zaslon trepće

Zaštitne funkcije

• Preopterećenje (prekomjerna struja): nakon prekoračenja postavljene struje i vremenskog kašnjenja

• Prenapon: pri naponu iznad 250 V (automatski povratak nakon pada ispod 245 V)

• Podnapon: pri naponu ispod 150 V (automatski povratak nakon porasta iznad 155 V)

Signalizacija

• Gornji zaslon trepće: kvar visokog ili niskog napona

• Donji zaslon trepće: kvar visoke struje

• LED OUT: svijetli tijekom normalnog rada

Stanje releja

Primjena

• Zaštita jednofazne osjetljive opreme (motori, grijači, rasvjeta)

• Nadzor struje i napona u industrijskim i kućnim primjenama

• Precizno podešavanje granica i vremenskog kašnjenja za pouzdan rad
