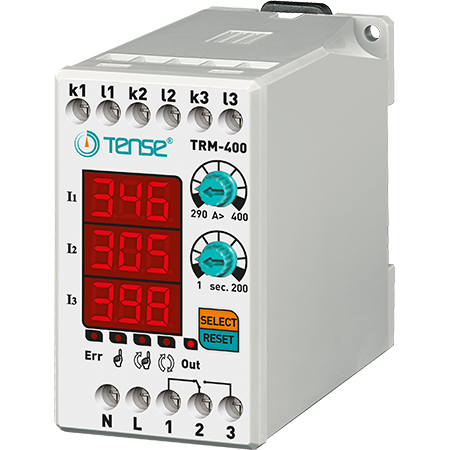

Digitalno rele za nadstruju s LED zaslonom 3×3 znamenke TRM-400

Strujno rele za kontrolu/ograničenje opterećenja, trofazno, raspon 290–400 A, proizvođač TENSE (Turska)

Digitalno zaštitno rele za preopterećenje TRM-400 namijenjeno je zaštiti opterećenja od oštećenja uzrokovanih visokim strujama i istovremeno omogućuje nadzor rada.

• 290–400 A (podesiva hodnota preopterećenja)
• Podesivo vrijeme kašnjenja greške
• Podesivi radni režim (automatski, poluautomatski, ručni)
• Pri kupnji strujnog releja TENSE dobivate uređaj spreman za rad – u isporuci su uključeni strujni transformatori.

Namjena zařízení a princip činnosti

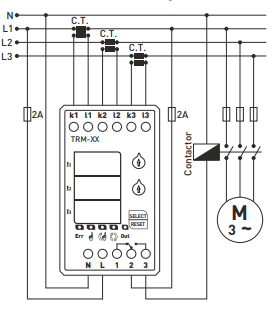

1. Povežite uređaj prema priloženoj shemi ožičenja.
2. Nakon dovršetka ožičenja priključite napajanje. Nakon uključenja zaslon će prikazati postavljene vrijednosti 5 sekundi.
3. Za postavljanje vrijednosti preopterećenja koristite regulator „A>“. Postavljena vrijednost se prikazuje na lijevom zaslonu.
4. Za postavljanje vremena kašnjenja koristite regulator „t“. Postavljena vrijednost također se prikazuje na lijevom zaslonu.

Kada je uređaj uključen:

• Rele se aktivira, izlazni kontakt prebacuje na priključak 3 i pali se indikator OUT.
• Ako struja premaši postavljenu vrijednost preopterećenja (A>), uređaj odbrojava vrijeme kašnjenja pri čemu se pali indikator ERR.
• Nakon isteka postavljenog vremena rele isključi kontakt, prebacuje se na priključak 1 i indikator OUT se gasi.

Elektroničko strujno rele serije TRM-400 namijenjeno je automatskom isključivanju potrošača pri prekoračenju maksimalno dopuštenih struja. Ima programabilni raspon okidanja, mogućnost podešavanja vremena okidanja i vremena ponovnog uključivanja. Dostupna su 3 načina vraćanja u „radno“ stanje – RUČNI, POLUAUTOMATSKI, AUTOMATSKI.

Načini resetiranja

• Ručni režim: Za reset uređaja nakon preopterećenja potrebno je pritisnuti tipku Reset. U ovom režimu pali se odgovarajuća LED.
• Poluautomatski režim: Uređaj dopušta automatski reset sustava tri puta pri pojavi preopterećenja i nakon toga čeka ručni reset pri sljedećoj grešci. Pali se odgovarajuća LED.
• Automatski režim: Uređaj dopušta automatski reset sustava pri svakoj grešci preopterećenja. Pali se odgovarajuća LED.

Napomena: Za promjenu režima pritisnite i držite tipku SELECT 10 sekundi. Nakon promjene režima upalit će se odgovarajući LED.

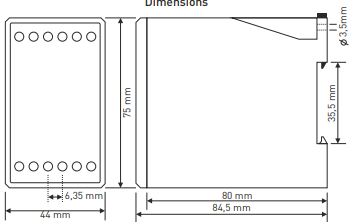

Tehnički podaci

• Radni napon: 150–260 V AC
• Radna frekvencija: 50/60 Hz
• Potrošnja energije: <6 VA
• Radna temperatura: -20 °C … +55 °C
• Zaslon: 3 × 3 znamenke, 5 LED
• Vrijednost preopterećenja (A>): 290–400 A
• Vrijeme kašnjenja: 1–200 s
• Tip priključka: priključak sa stezaljkama
• Kontakti: 5 A / 250 V AC (aktivno opterećenje)
• Presjek kabela: 2,5 mm²
• Težina: max. 250 g
• Montaža: na DIN šinu
• Maksimalna nadmorska visina: <2000 m

 Napomena: Modeli TRM-50, TRM-100, TRM-200 i TRM-300 mogu se koristiti samo sa strujnim transformatorima koji su dio isporuke.

Model TRM-400 može se koristiti sa strujnim transformatorom 400/5
