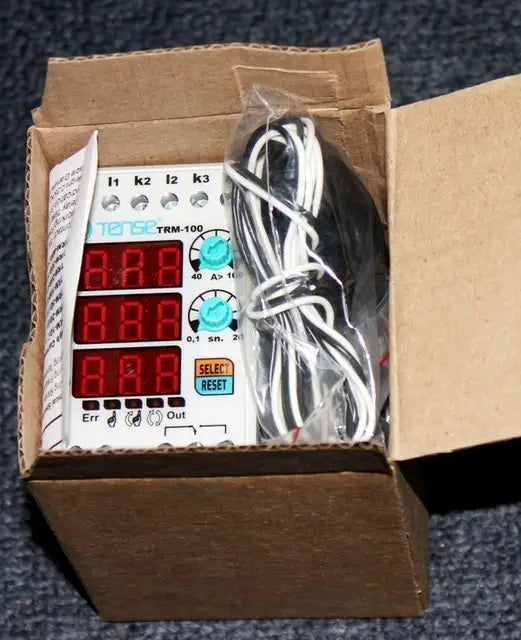

Digitalno rele za preopterećenje s 3×3mjestnim LED zaslonom TRM-100

Trojfazno strujno rele za kontrolu / ograničenje struje opterećenja u rasponu 40–100 A, proizvođač TENSE (Turska)

Digitalna nadstrujna releja TRM-100 namijenjena su zaštiti opterećenja od oštećenja uzrokovanih prevelikom strujom te istovremeno omogućuju nadzor rada.

• 40–100 A (podesiva vrijednost nadstruje)
• 50% fiksna asimetrija struje
• Podesivo vrijeme odgode kvara
• Podesiv način rada (automatski, poluautomatski, ručni)

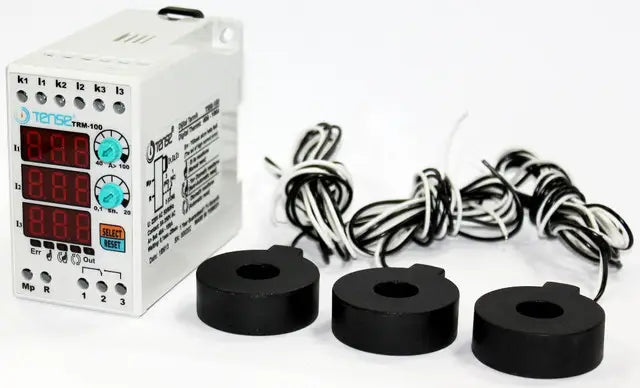

• Kupnjom strujnog releja TENSE dobivate kompletan uređaj spreman za rad — u isporuci su uključeni strujni transformatori.

Upotreba uređaja i princip rada

1. Povežite uređaj prema shemi ožičenja.
2. Nakon dovršetka ožičenja uključite napajanje. Nakon uključivanja zaslon će 5 sekundi prikazivati postavljene vrijednosti.
3. Za podešavanje vrijednosti nadstruje upotrijebite regulator „A>“. Postavljena vrijednost se prikazuje na lijevom zaslonu.
4. Za podešavanje vremena odgode upotrijebite regulator „t“. Postavljena vrijednost također se prikazuje na lijevom zaslonu.

Kada je uređaj uključen:
• Relej se aktivira, izlazni kontakt prebacuje se na priključak 3 i pali se indikator OUT.
• Ako struja prekorači postavljenu vrijednost nadstruje (A>), uređaj počinje odbrojavati vrijeme odgode i pali se indikator ERR.
• Nakon isteka vremena relej se isključi, kontakt se prebacuje na priključak 1 i indikator OUT se gasi.

Opis

Elektronički strujni rele serije TRM-100 namijenjen je za automatsko isključivanje potrošača pri prekoračenju maksimalno dopuštene struje.
Omogućuje podešavanje struje uključivanja, vremena odgode i vremena ponovnog uključivanja.
Dostupna su 3 programa povratka u „radni“ način — RUČNI, POLUAUTOMATSKI i AUTOMATSKI.

Načini resetiranja:

• Ručni način: Nakon kvara nadstruje potrebno je resetirati uređaj pritiskom tipke Reset. U ovom načinu svijetli odgovarajuća LED lampica.
• Poluautomatski način: Sustav se nakon kvara nadstruje automatski resetira tri puta, zatim čeka ručni reset pri sljedećem kvaru. U ovom načinu svijetli odgovarajuća LED lampica.
• Automatski način: Sustav se nakon svakog kvara nadstruje automatski resetira. U ovom načinu svijetli odgovarajuća LED lampica.

Napomena: Za promjenu načina držite tipku SELECT 10 sekundi. Nakon promjene načina upalit će se odgovarajuća LED lampica.

Asimetrija 50 % (fiksna)

Ako razlika između najveće i najmanje fazne struje premaši 50 %, uređaj će unutar 2 sekunde prijeći u režim kvara asimetrije.
(Time se pri radu motora sprječava oštećenje sustava u slučaju gubitka jedne faze.)

U slučaju kvara asimetrije:
• Grupa prikaza dviju faza koje su uzrokovale kvar počinje treptati i pali se indikator ERR.
• Za izlazak iz režima kvara potrebno je ručno resetirati uređaj.

Tehničke specifikacije:

• Radni napon: 150–260 V AC
• Radna frekvencija: 50/60 Hz
• Snaga: < 6 VA
• Radna temperatura: -20 °C do +55 °C
• Zaslon: 3x3 znamenke, 5 LED dioda
• Podešavanje nadstruje (A>): 40–100 A
• Vrijeme odgode: 0,1 s – 20 s
• Vrsta priključivanja: stezaljke
• Kontakti: 5 A / 250 V AC (aktivno opterećenje)
• Promjer vodiča: 2,5 mm²
• Težina: max. 250 g
• Montaža: na DIN šinu
• Nadmorska visina rada: < 2000 m

Napomena: Modeli TRM-50, TRM-100, TRM-200 i TRM-300 mogu se koristiti samo s strujnim transformatorima, koji su dio isporuke.
Model TRM-400 može se koristiti sa strujnim transformatorom 400/5.
