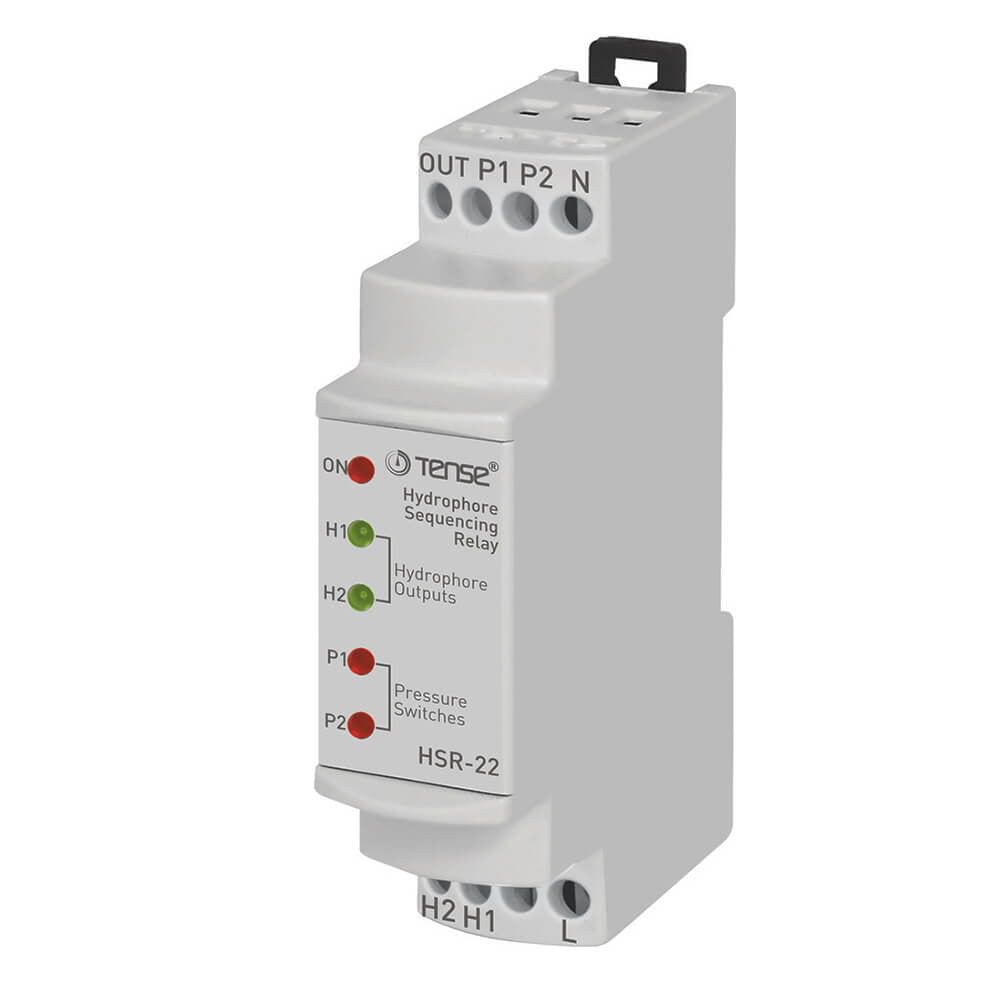

Hidroforni sekvencijski relej

Opèe informacije

Relej za upravljanje hidroforima dizajniran je tako da

se uključi po potrebi i radi istovremeno.

Upotreba uređaja i princip rada

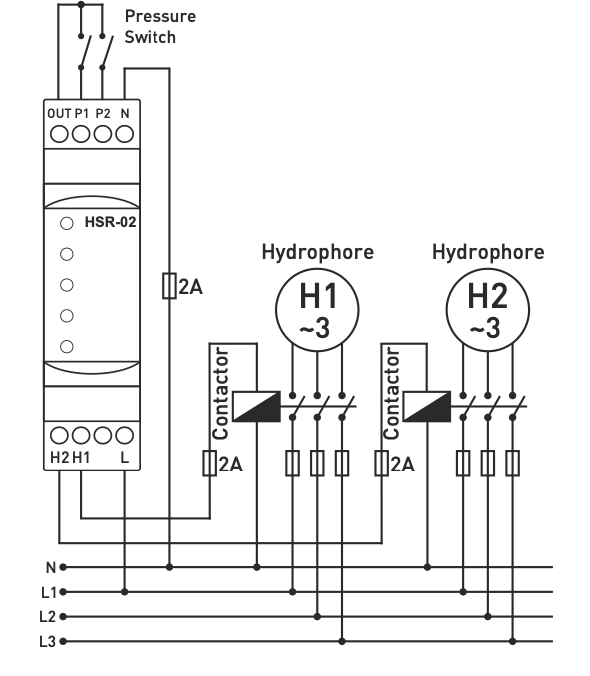

Sekvenca hidrofora je sljedeća: (H1) - (H2) - (H3) a (H1-H2) -

(H2-H3) - (H1-H3). Aktivira hidrofore na istom broju,

gdje su prekidači uključeni i održava ih u radu tijekom vremena "t".

Nakon isteka vremena "t" uključi sljedeći hidrofor ili skupinu hidrofora i

t se nastavlja na taj način. Isključuje hidrofore na istom broju,

gdje su prekidači isključeni.

Napomena: Ne priključujte napajanje na ulaze i izlaze (P1, P2, P3)

prekidača tlaka.

Održavanje

Isključite uređaj i odspojite ga iz konektora. Očistite konus uređaja tamponom. Ne koristite žice ni kemikalije koje bi mogle

oštetiti uređaj. Nakon čišćenja provjerite radi li uređaj.

Upozorenje

Koristite uređaj u skladu s uputama za uporabu.

Ne koristite uređaj u vlažnom okruženju.

U sklopu se nalaze prekidač i osigurač.

Postavite prekidač i osigurač u blizini uređaja kako bi ih korisnik lako dosegao.

Označite prekidač i osigurač kao odspojni konektor za uređaj.

Tehničke specifikacije:

Radni napon (Un).....: 150-250V AC

Radna frekvencija.......: 50/60 Hz.

Radna snaga..............: <6VA

Radna temperatura....: -20°C.... +55°C

Vrijeme (t)......................: 10 minuta

Zaslon......................: HSR-02=5 x LED, HSR-03=7 x LED

Tip priključka............: Stezalni priključak

Kontakt.....................: 3A/250V AC (otpornog opterećenja)

Broj hidrofora........: 2(HSR-02) i 3(HSR-03)

Promjer kabela..............: 1,5mm²(HSR-02), 2,5mm²(HSR-03)

Težina..........................: Max. 220g.

Montaža..........................: Vertikalna montaža u ploču ili montaža na DIN šinu.
