Relejno sučelje s montažnim blokom – 6 A, 12–24 V AC/DC, HB+NC (HF-41F)

Opis proizvoda

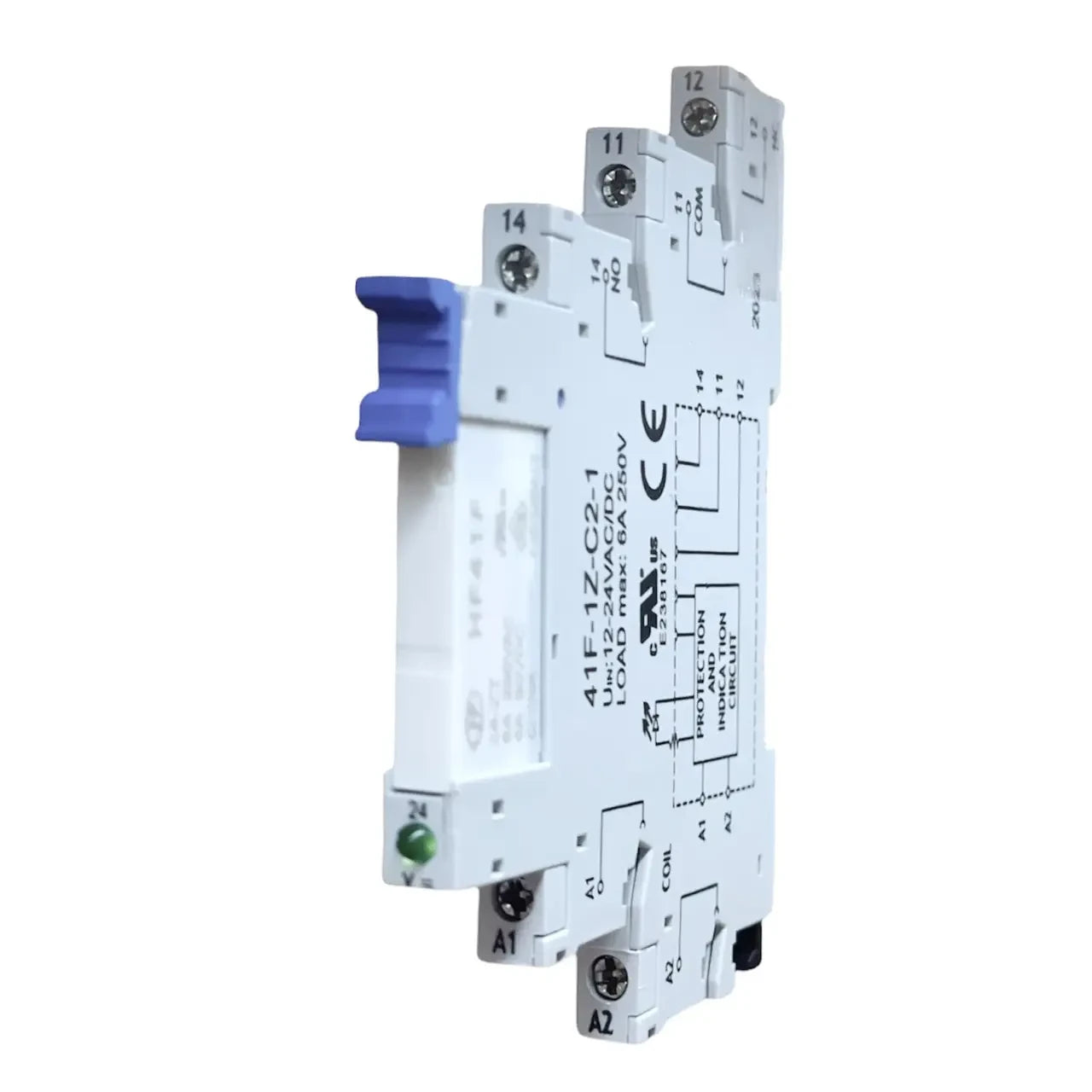

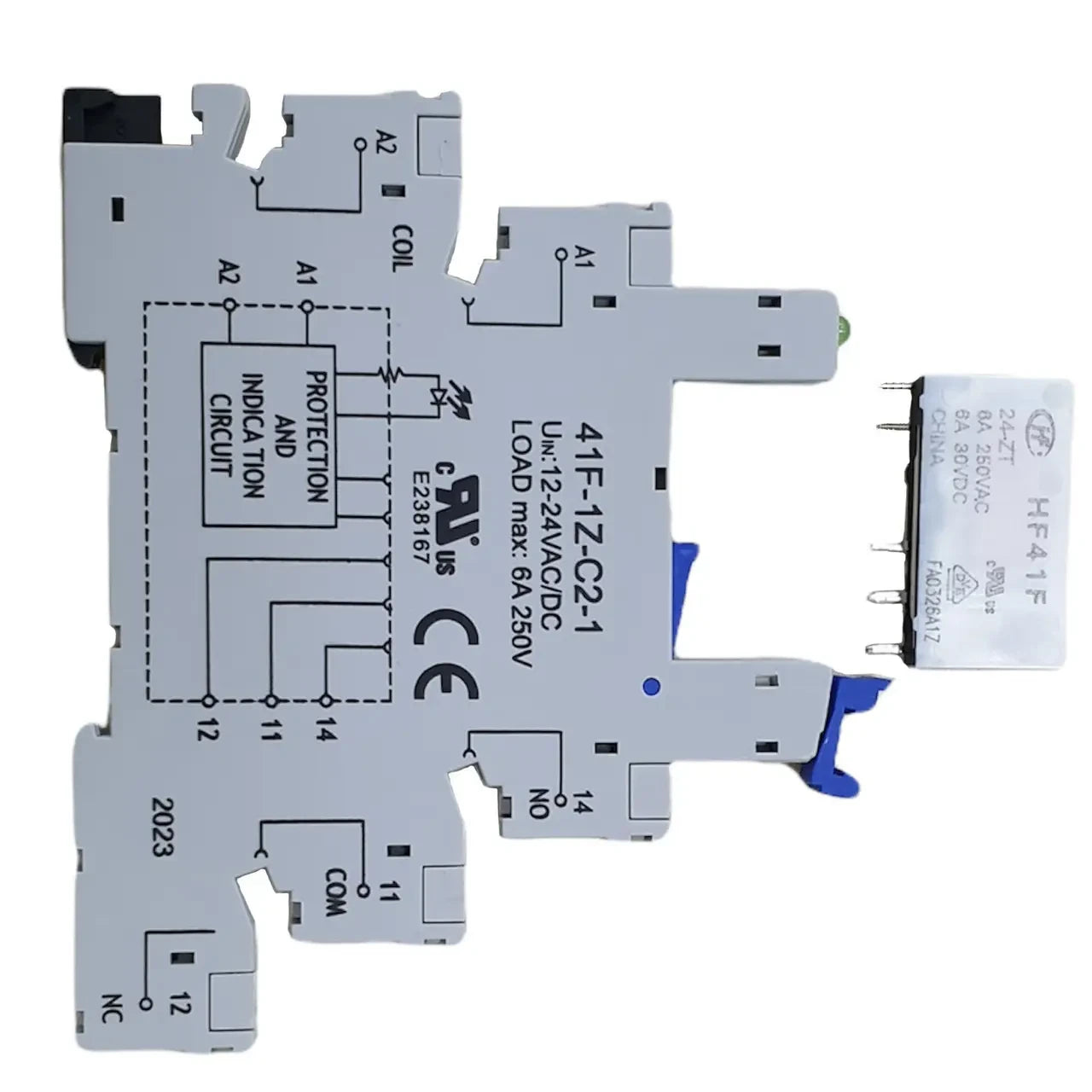

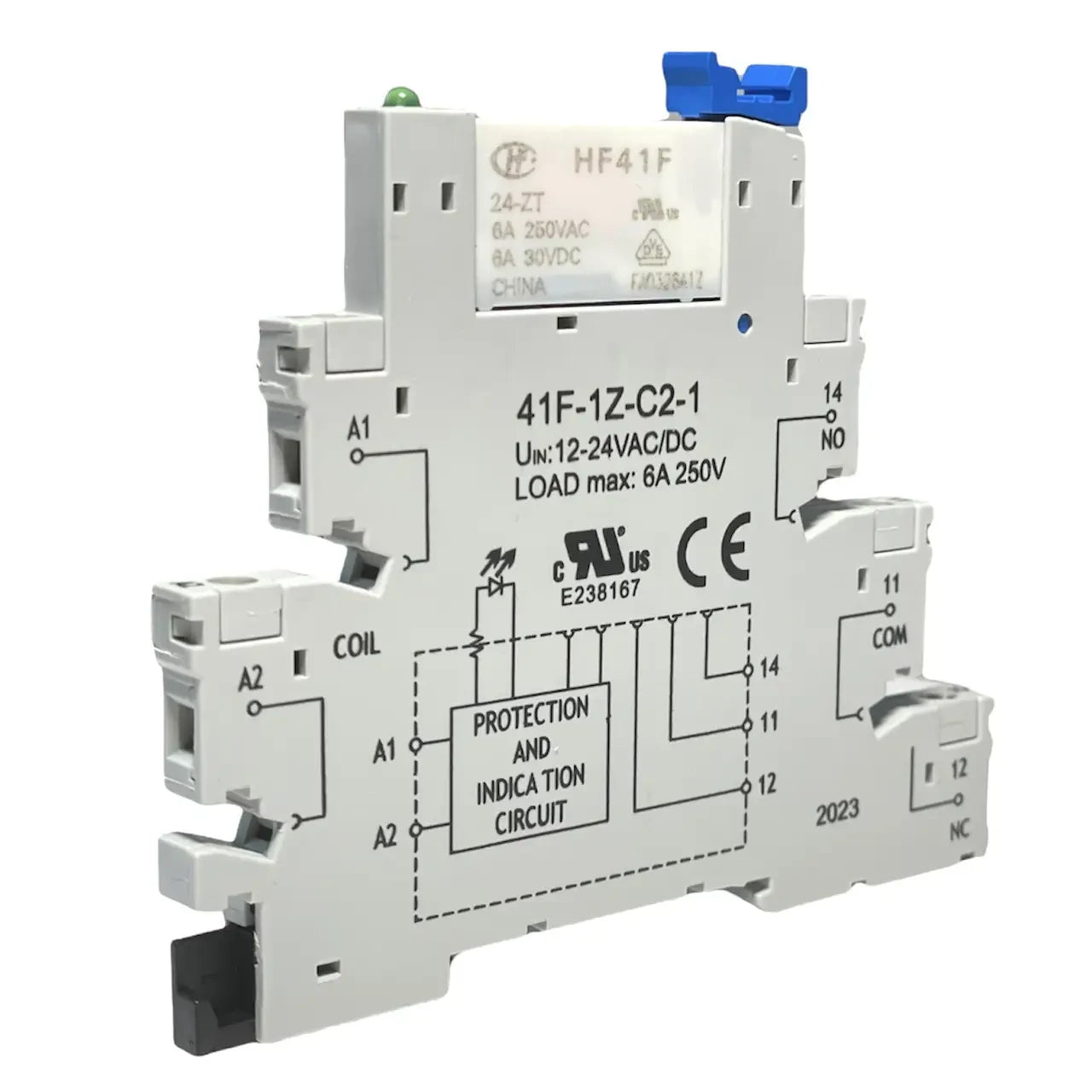

Relejno sučelje HF-41F sastoji se od osnovnog modula 41F-1Z-C2-1 i umetnutog minijaturnog releja HF41F/24-ZT s radnim kontaktnim elementima.
Služi za galvaničko odvajanje, pojačanje upravljačkog signala iz PLC-a, upravljačkih sustava ili senzora i za povećanje prekidne sposobnosti izlaznih krugova.

Zahvaljujući modularnoj konstrukciji omogućuje brzu zamjenu releja bez rastavljanja cijelog modula – idealno za industrijske primjene, automatizaciju i razvodne ormariće.

Značajke i prednosti

• Galvaničko odvajanje upravljačkih i radnih krugova

• Povećanje prekidne sposobnosti izlaznih signala PLC-a

• Montaža na DIN lištu (standard 35 mm)

• Brza zamjena releja – utikačka izvedba bez rastavljanja cijelog modula

• Ušteda prostora zahvaljujući širini od samo 6 mm

• LED indikacija stanja (zelena lampica za aktivaciju releja)

• Pogodno za AC/DC ulazni napon 12–24 V

Tehnički podaci

• Ulazni napon: 12–24 V AC/DC

• Nazivni radni napon kontakata:

  • AC: 250 V

  • DC: 30 V

• Nazivna struja: 6 A

• Tip kontakata: NO + NC (1 preklopni kontakt)

• Indikacija: zelena LED

• Radna temperatura: –20…+55 °C

• Stupanj zaštite: IP20

• Širina modula: 6 mm

• Konstrukcija: baza + umetnuti relej HF41F

Primjena

• Automatika i industrijsko upravljanje

• PLC izlazi s niskom strujom

• Odvajanje signalnih i radnih krugova

• Upravljanje kontaktorima, ventilima, motorima, signalizacijom

• Montaža u razvodne ormariće s visokom gustoćom komponenti
