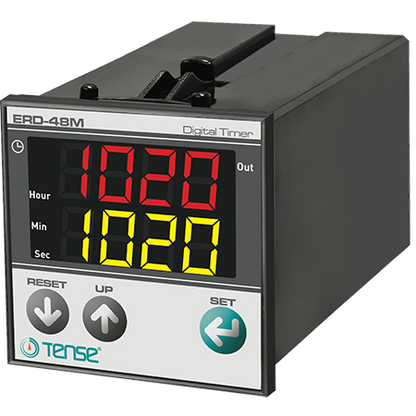

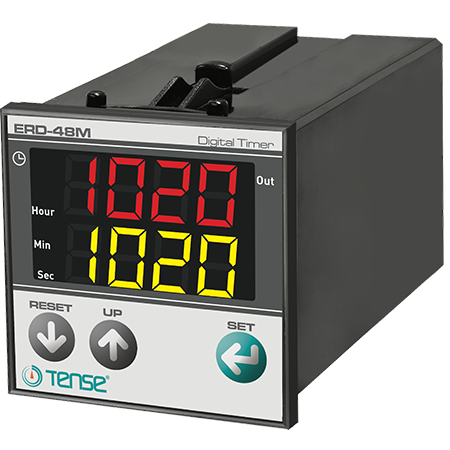

Panelni vremenski relej ERD-48M – univerzalni digitalni tajmer za industrijsku i kućnu automatizaciju

Panelni vremenski relej ERD-48M je višenamjenski digitalni tajmer namijenjen za upravljanje vremenskim ciklusima, industrijskim procesima, namjenskim strojevima i kućnom automatizacijom. Nudi 13 različitih radnih načina, precizno programiranje i široke mogućnosti upravljanja.

Uređaj omogućuje jednostavno postavljanje vremenske sekvence u rasponu 0,1 sekunde do 99,59 sati, pomoću tipki na prednjoj ploči. Zahvaljujući dvostrukom LED zaslonu prikaz vrijednosti je pregledan i čitljiv čak i s veće udaljenosti.

Glavne značajke:

• Višenamjenski digitalni tajmer s upravljačkim ulazima START / RESET / GATE

• 13 programabilnih načina rada za širok raspon primjena

• Vremenske jedinice: sati (99:59) / minute (99:59) / sekunde (599,9 s)

• Memorija posljednjeg stanja – pri prekidu napajanja pamti postavke i stanje izlaza

• Dvostruki LED zaslon:

  • gornji red (crveni): postavljena vrijednost

  • donji red (žuti): trenutačno mjerjeno vrijeme ili stanje

• Indikacija uključenja releja OUT crvenom LED diodom

• Ugrađeno napajanje za senzore: 12 V DC, max. 50 mA

• Kompatibilno sa signalima 24 VDC (PNP) ili vlastitim 12V izlazom s priključka 9

• Robusna konstrukcija, montaža u panel 48×48 mm

Funkcije i upravljanje

Uređaj sadrži 13 različitih radnih načina, koji omogućuju potpunu fleksibilnost pri upravljanju:

• vremensko zakašnjenje uključivanja

• vremensko zakašnjenje isključivanja

• cikličko uključivanje/isključivanje

• jednokratno odbrojavanje

• upravljanje sekvenčnom logikom

• vremensko rele s pauzom (GATE)

• ostali specijalni vremenski načini

(Popis 13 načina rada može se po želji dopuniti.)

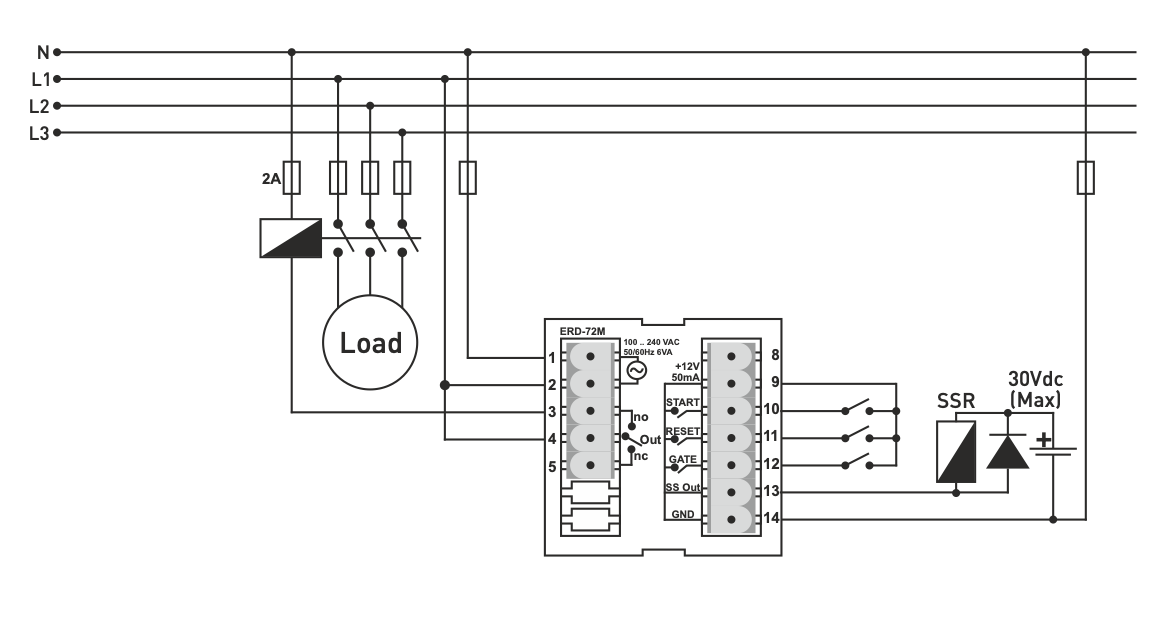

Upravljački ulazi:

• START (priključak 10): pokreće tajmer

• RESET (priključak 11): resetira vrijeme

• GATE (priključak 12): pauzira odbrojavanje (PAUSE)

• priključak 9: integrirano +12 V DC za senzore / upravljačke tipke (max. 50 mA)

Izlazi

Relejni izlaz OUT1 (priključci 4–3–5):

• Tip: SPDT prekidač (NO–COM–NC)

• Opterećenje: 250 VAC / 2 A, otporno opterećenje

SSR izlaz OUT2 (priključci 13 i 14):

• Upravljački signal za poluvodički relej

• Max. izlazna razina: 30 V DC

Tehničke specifikacije

• Napon napajanja: 100…240 V AC, 50/60 Hz

• Potrošnja energije: < 8 VA

• Raspon vremenskog podešavanja:

  • 0,1 s až 599,9 s

  • 0 do 99:59 min

  • 0 do 99:59 sati

• Ulazi START/RESET/GATE: 7–32 V DC (ON), 0–2 V DC (OFF)

• Zaslon: 2×4-znamenkasti, 7-segmentni LED (crveni + žuti)

• Radna temperatura: -20 °C do +55 °C

• Izrez za ugradnju u panel: 44 × 44 mm

• Ukupne dimenzije: 48 × 48 × 99 mm

• Radna nadmorska visina: < 2000 m

• Montaža: panelna, prednje pričvršćenje
