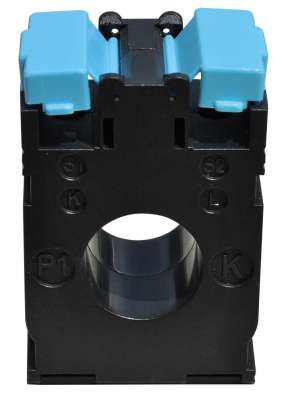

Mjerni transformator struje CK20 — 100/5 A, 1,5 VA, klasa 1

Proizvođač: ONKA Elektrik (Turska)

Opis proizvoda

Mjerni transformator struje serije CK20 je namijenjen za precizno mjerenje izmjenične struje pomoću ampermetara, elektromjera, mjernih modula i multimetara. Konstrukcija s nezapaljivim ABS kućištem, plombabilnim poklopcem svorkovnice i kvalitetnim mesinganim stezaljkama osigurava visoku sigurnost i pouzdanost.

Transformator je namijenjen za primarnu struju 100 A i daje sekundarnu struju 5 A pri opterećenju 1,5 VA. Zahvaljujući montažnom adapteru je pogodan za montažu na DIN šinu.

Tehničke specifikacije

Električni parametri

• Omjer (koeficijent): 100/5 A

• Opterećenje: 1,5 VA

• Klasa točnosti: 1

• Nazivna frekvencija: 50–60 Hz

• Ograničenje udarne struje: FS 5

• Ispitni napon: 3 kV / 1 min

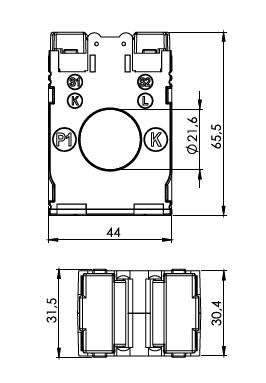

Mehanička izvedba

• Kućište: samougašavajući ABS (nezapaljiv)

• Svorkovnice:

  • neodvojivi plombabilni poklopac

  • mesingane stezaljke

  • pogodno za vodiče velikog presjeka

• Prolaz za vodič: Ø 20 mm

• Montaža: na DIN šinu (držač tipa KK0003)

Otpornost

• Toplinska otpornost na kratkotrajnu struju: Ith = 60 × In

• Otpornost na stalnu struju: Id = 1,2 × In

• Radna temperatura: –25 °C až +85 °C

Norme

Usklađeno s međunarodnim standardima:

• IEC 60044-1

• IEC 61869-2

• VDE 0414-1

• DIN 57414

• BS 3938

• BS 7626

• EN 61869-2

Prednosti proizvoda

• Visoka točnost za mjerne svrhe (klasa 1)

• Sigurne mesingane stezaljke s poklopcem

• Izdržljivo kućište od samougašavajućeg ABS-a

• Montaža na DIN šinu — idealno za razvodne ormariće

• Kompaktne dimenzije i jednostavna instalacija

• Širok radni temperaturni raspon
