Relej za regulaciju razine vode za jedan spremnik s zaštitom grijaćeg elementa – Tense SSR-09

Opis proizvoda

Relej SSR-09 od tvrtke Tense je moderna jedinica namijenjena za automatsku regulaciju razine vode u kotlovima, spremnicima i grijačima vode.
Osigurava pouzdano dopunjavanje vode, pravovremeno isključivanje pumpe i prije svega učinkovitu zaštitu električnog grijaćeg elementa od rada na suho.

Uređaj koristi kapacitivne elektrode za nadzor razine vode i automatski upravlja pumpom i grijačem prema trenutnoj situaciji u spremniku.

Ključne prednosti

• Zaštita od rada na suho za kotao i grijaći element – produžuje vijek trajanja uređaja.

• Automatska regulacija razine vode: pumpa se uključi pri niskoj razini i isključi pri postizanju gornje razine.

• Zaštita grijača – ako kod grijaćeg elementa nema vode, uređaj odmah blokira njegovo napajanje.

• LED indikacija rada pumpe i grijanja za jednostavnu provjeru stanja.

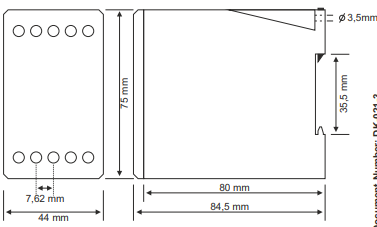

• Jednostavna instalacija – montaža na DIN šinu, pregledne vijčane stezaljke.

• Kompaktne dimenzije, niska potrošnja.

• Širok radni raspon napona 170–260 VAC – stabilan rad čak i pri oscilacijama u mreži.

Princip činnosti

SSR-09 radi s dvije elektrode smještene u spremniku:

1. Donja elektroda (min. razina)

   • Ako razina vode padne ispod ove elektrode, relej aktivira pumpu i započinje dopunjavanje vode.

2. Gornja elektroda (max. razina)

   • Pri postizanju gornje razine relej automatski isključi pumpu.

3. Zaštitna elektroda kod grijaćeg elementa

   • Ako kod grijaćeg elementa nema vode, relej isključi napajanje grijača i sprječava pregrijavanje.

Ova inteligentna logika osigurava siguran i štedljiv rad cijelog sustava.

Použití

• Električni kotlovi i spremnički grijači vode

• Grijni sustavi s akumulacijskim spremnikom

• Kućni i industrijski spremnici vode

• Vodovodi i crpni sustavi

• Spremnici za pitku ili uporabnu vodu

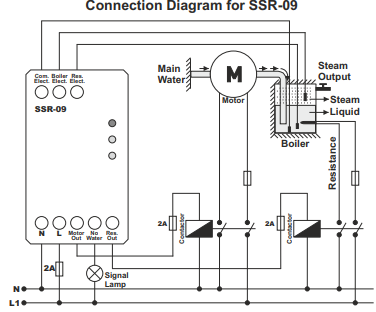

Instalace a připojení

• Montaža na standardnu DIN šinu u razvodnom ormaru.

• Priključivanje pomoću vijčanih stezaljki.

• Elektrode je potrebno instalirati u spremnik na željenim razinama.

• Za stabilan rad proizvođač preporučuje koristiti vodiče min. 2,5 mm².

Napomena: Elektrode (sonde za razinu) nisu uključene u paket i naručuju se zasebno.
