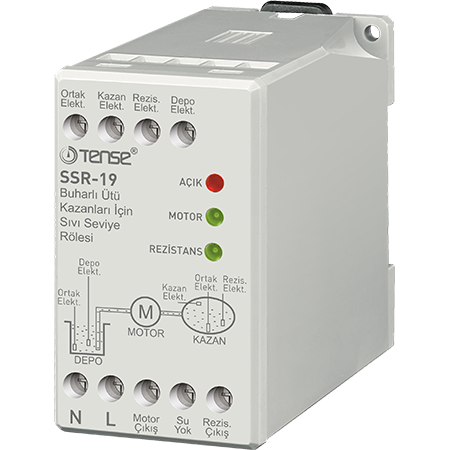

Relej za kontrolu razine vode u kotlu i parogeneratoru

Opis proizvoda

Relej za kontrolu razine vode je namijenjen za upotrebu u kotlovima, parogeneratorima i sustavima grijanja vode, gdje osigurava automatsko isključivanje električnog grijača pri nedostatku vode u spremniku.
Sprječava rad grijača „na suho“, štiti uređaj i produljuje njegov vijek.

Uređaj radi s dva neovisna kapacitivna sustava – TANK (bunar/spremnik) i BOILER (kotao/grijač).

Funkcije uređaja

Upravljanje razinom u spremniku (TANK)

• Sve dok je razina vode iznad elektrode TANK, pumpa radi (svijetli indikator „rad motora“).

• Ako razina padne ispod elektrode TANK, pumpa se isključi.

Upravljanje razinom u kotlu/grijaču (BOILER)

• Kad razina dosegne senzor BOILER, pumpa se isključi – bojler je pun.

• Ako razina u bojleru padne ispod elektrode BOILER, pokreće se 10-sekundno odgoda, nakon koje se pumpa automatski uključi i nadopuni vodu.

Upravljanje električnim grijanjem vode (RES Elect)

• Ako voda u bojleru dosegne razinu RES Elect, grijač se uključi (indikator se ugasi).

• Ako razina padne ispod elektrode RES Elect, grijač se isključi i indikator se upali.

Ova funkcija štiti grijač od pregrijavanja ili oštećenja pri praznom spremniku.

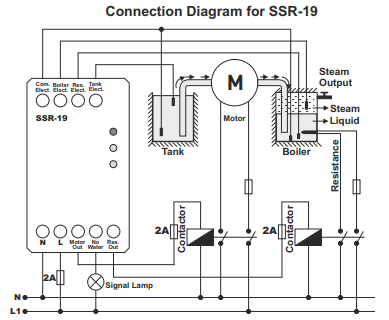

Povezivanje (pregled)

• Com Elect – zajednička elektroda (potrebno je spojiti na metalno kućište spremnika/bojlera; ako nije vodljivo, upotrijebiti zasebnu elektrodu)

• Tank Elect – elektroda razine u bunaru/spremniku

• Boiler Elect – elektroda razine u bojleru

• Res Elect – elektroda za upravljanje grijačem

• Res Out – izlaz za priključak grijača

• Water Not – izlaz za signalnu lampicu (nedostatak vode)

Važno upozorenje

• Elektrode nisu dio pakiranja – potrebno ih je naručiti zasebno.

• Preporučujemo također kupiti 3 komada osigurača 2 A za zaštitu ulaznih i izlaznih krugova.

• Relej spojite točno prema shemi proizvođača.

• Ako posuda nije vodljiva, potrebno je upotrijebiti posebnu zajedničku elektrodu.

Tehničke specifikacije

• Nazivni napon: 220 V AC

• Radni raspon napona: 90–110 %

• Frekvencija: 50/60 Hz

• Snaga: < 3 VA

• Radna temperatura: -40…+50 °C

• Priključak: vijčane stezaljke

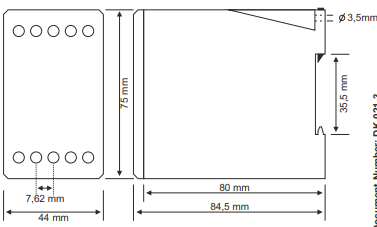

• Montaža: DIN šina ili montažna ploča

• Relej za kontrolu razine vode

• Dokumentacija / shema ožičenja
  (Elektrode nisu dio isporuke)
