Skupina komutatora 0-1-2-3-4-5-6-7 stupnjasti prekidač bregastih paketa

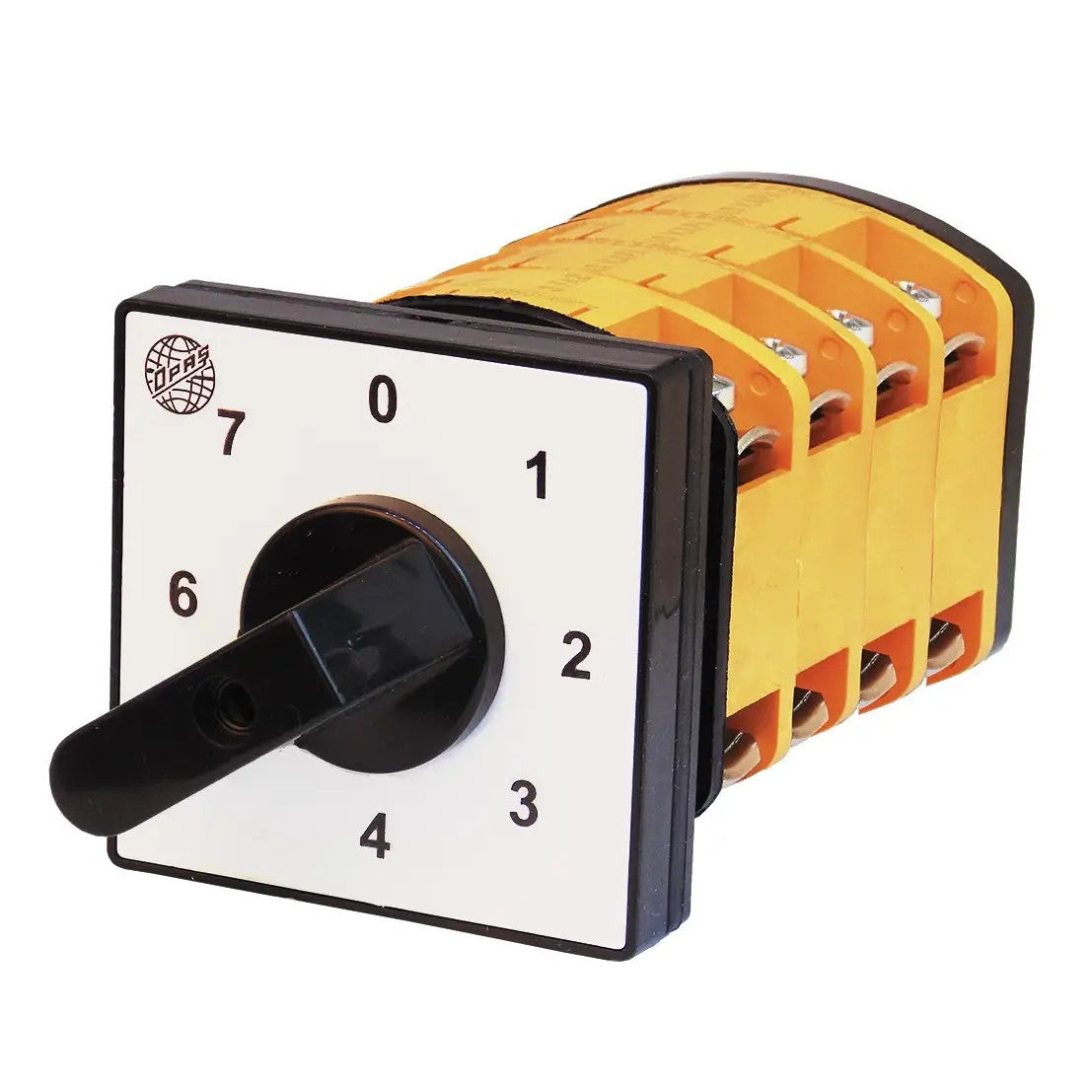

Koračni/stepenični komutatorski prekidač skupine rotirajućih bregastih paketa 0-1-2-3-4-5-6-7, YPT117K, proizvođač OPAŞ (Turska)

Skupni (grupni) prekidači namijenjeni su ručnom uključivanju niskonaponskih krugova. Koriste se za formiranje glavnih i upravljačkih krugova, uključivanje i isključivanje elektromotora i drugih uređaja male snage. Ova serija prekidača odlikuje se kompaktnim dimenzijama te visokom električnom i mehaničkom izdržljivošću.

Skupni prekidač omogućuje postupno uključivanje pojedinih stupnjeva pri zadržavanju već uključenih prethodnih. Pogodno, na primjer, za priključivanje triju grijaćih elemenata od 1 kW – postupno uključivanje omogućuje stvaranje grijane snage 1 kW, 2 kW, 3 kW … až 7 kW.

Glavne značajke

• Rotirajući bregasti prekidač za niskonaponske krugove

• Višepozicijska shema 0–1–2–3–4–5–6–7

• Postupno uključivanje razina snage

• Ugradbena izvedba

• Pogodan za jednofazne primjene

Tehnički podaci

• Izvedba: bregasta

• Tip uređaja: rotacijski prekidač

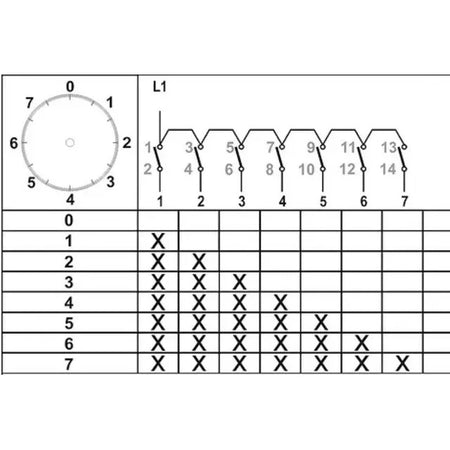

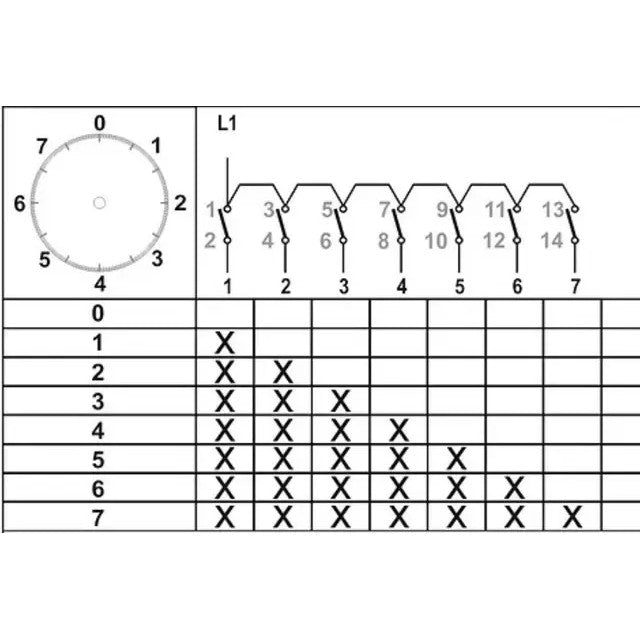

• Shema prebacivanja: 0–1–2–3–4–5–6–7

• Broj polova: 1

• Broj faza: 1

• Blokiranje: ne

• Stupanj zaštite: IP20

• Radna temperatura: −30 do +55 °C

• Nazivne struje: 10 A, 16 A, 25 A, 32 A, 40 A, 63 A

Primjena

• Postupno uključivanje grijaćih elemenata

• Prebacivanje između više radnih režima uređaja

• Regulacija snage grijanja

• Jednofazni niskonaponski upravljački krugovi
