Tajmer / Vremensko rele s odgodom uključivanja / isključivanja / One Shot rele

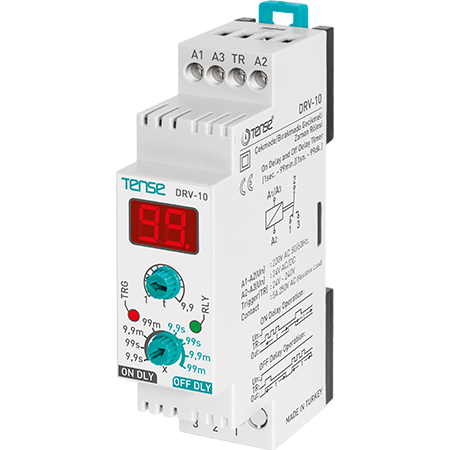

Digitalno vremensko relé DRV-10 s odgođenim uključenjem / isključenjem, s zaslonom i upravljačkim signalom

Digitalno vremensko relé DRV-10 je univerzalan uređaj za vremensko upravljanje električnih uređaja. Omogućuje podešavanje odgođenog uključivanja (ON Delay) ili odgođenog isključivanja (OFF Delay) u rasponu do 99 minut. Relé se pokreće upravljačkim signalom na ulazu TR i pogodan je za domaće, komercijalne i industrijske primjene gdje je potrebna precizna vremenska kontrola.

Relé je opremljen preglednim digitalnim zaslonom, LED indikacijom stanja i univerzalnim napajanjem 230 V AC/DC ili 24 V AC/VDC. Zbog kompaktne izvedbe zauzima samo minimum prostora u razvodnom ormaru.

Funkcije i značajke

Digitalni zaslon
Omogućuje jednostavno podešavanje i praćenje odbrojavanja. Prikazuje vrijeme u sekundama ili minutama ovisno o odabranom načinu rada.

Dva radna načina – ON Delay i OFF Delay
Relé se može koristiti za odgođeno uključivanje ili odgođeno isključivanje uređaja na temelju upravljačkog signala.

Prekidaње putem ulaza TR
Vremenske funkcije se aktiviraju na uzlaznoj ivici signala na ulazu TR (TRG).

LED indikacija
Dvije LED diode prikazuju stanje napajanja i stanje zavojnice releja.

Univerzalno napajanje
• 230 V AC/DC (svorky A1–A2)
• 24 V AC/VDC (svorky A2–A3)

Jednostavna montaža na DIN šinu
Kompaktna konstrukcija (širina 23 mm) omogućuje smještaj i u male razvodne ormariće. Zaštita IP20.

Tehnički parametri

• Raspon vremena: 1 s – 99 min

• Kontakt: 1× preklopni NO/NC, 5 A / 250 V AC

• LED indikacija: napajanje, zavojnica releja

• Napajanje:
  • 230 V AC/DC / 4 VA (A1–A2)
  • 24 V AC/VDC (A2–A3)

• Montaža: DIN šina 35 mm

• Zaštita: IP20

• Dimenzije: 90 × 23 × 58 mm

Primjena

Relej je pogodan za:

• odgođeno uključivanje ventilatora (WC, kupaonica), rasvjeta

• upravljanje startom motora

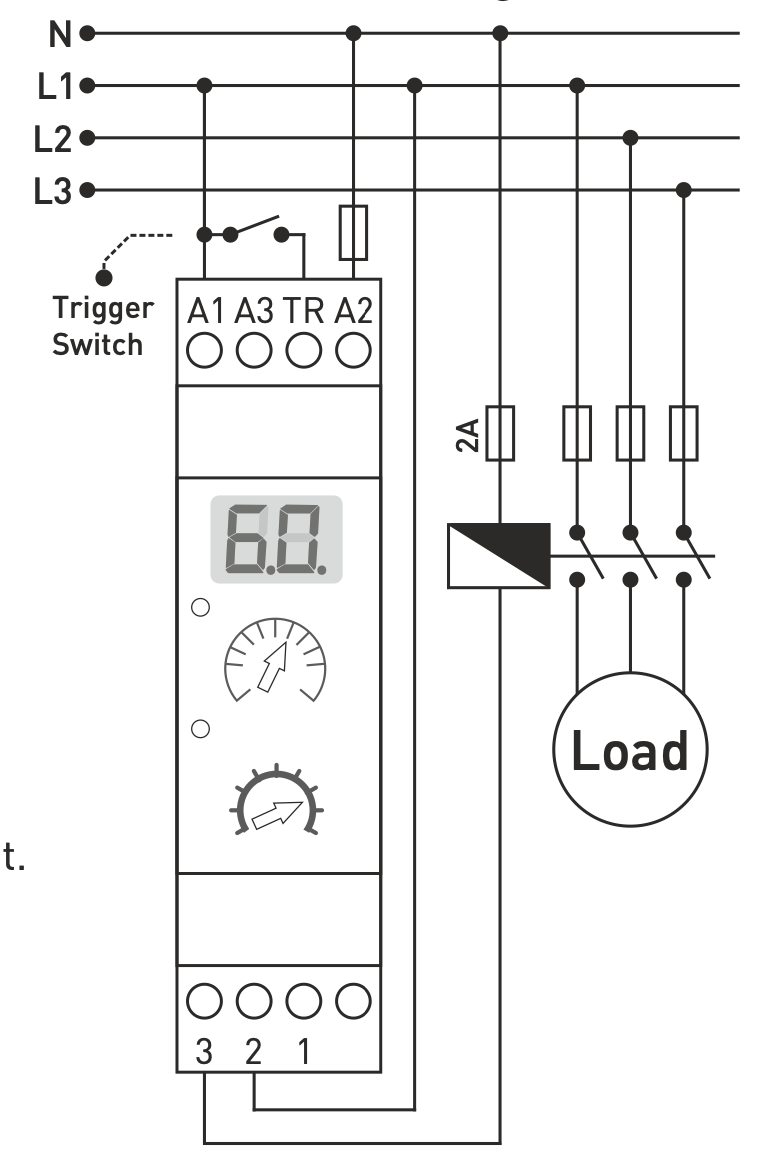

• odgođeno uključivanje kontaktora

• vremenski upravljani procesi u domaćim i industrijskim primjenama

Po dovodu signala aktivira se odbrojavanje prema odabranom režimu. Odbrojavanje je vidljivo na zaslonu.

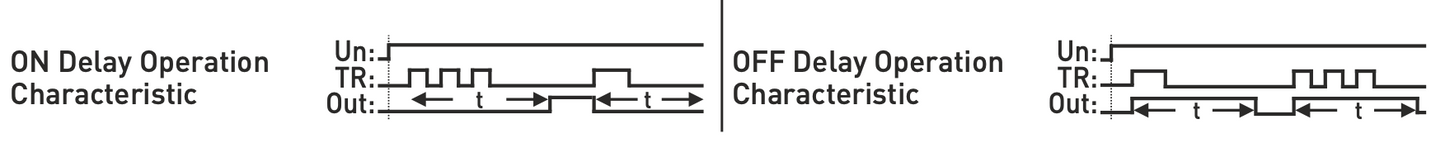

Opis rada

ON Delay – odgođeno uključivanje

• Na uzlaznoj ivici signala na ulazu TR počinje odbrojavanje postavljenog vremena.

• Nakon isteka vremena zatvara se NO kontakt releja.

• Relej ostaje uključen sve do sljedeće uzlazne ivice signala na ulazu TRG.

• Zaslon prikazuje odbrojavanje do uključenja.

OFF Delay – odgođeno isključivanje

• Na uzlaznoj ivici signala relej se odmah uključi.

• Relej ostaje uključen tijekom vremena postavljenog timerom.

• Zaslon prikazuje odbrojavanje do isključenja.
