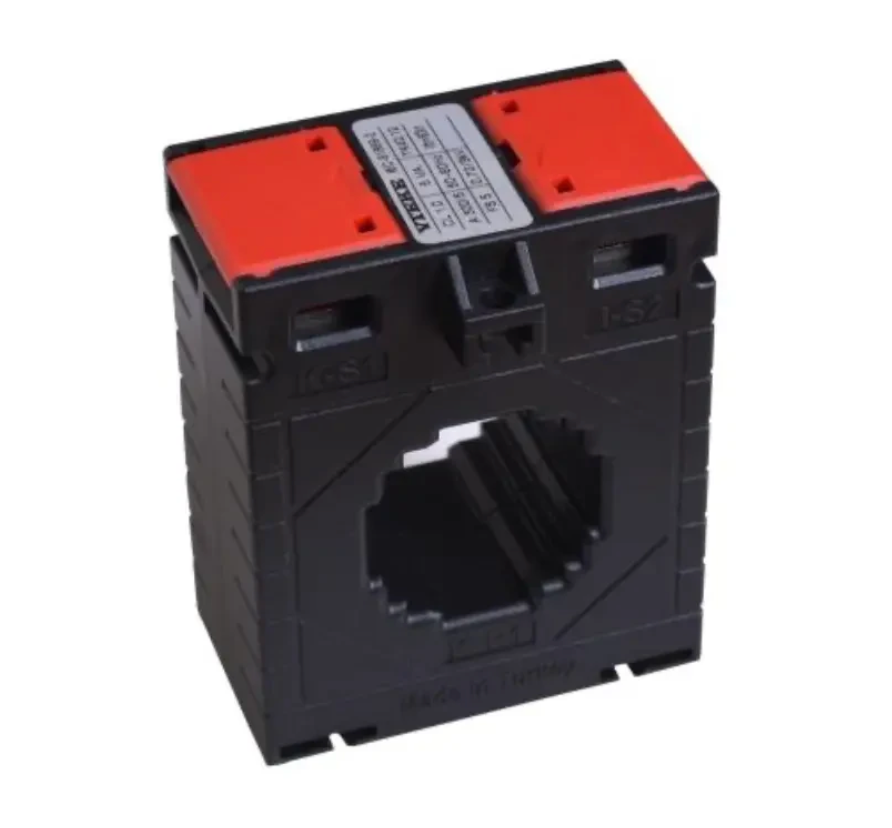

TK30 - Mjerni transformator struje 150/5 200/5 250/5 300/5 400/5 500/5 600/5

Nasuvni mjerni transformator struje prozorskog tipa serije TK30 proizveden od turske tvrtke TENSE

Opis proizvoda

Nasuvni mjerni transformator struje namijenjen je za neizravno mjerenje sinusnih izmjeničnih struja u električnim sustavima.
Pogodan za profesionalnu upotrebu u industriji, razvodnim ormarima za brojila, mjernim i upravljačkim sustavima.
Montaža je moguća pomoću montažnih patek KK0001 ili KK0002 (uključeno u isporuku).

Tehničke specifikacije

Električni parametri

Nasuvni mjerni transformator za primarne nazivite struje od 150 do 600 A, sekundarna struja 5 A, nazivna snaga 1 do 10 VA, dostupan u razredu točnosti 0,5S.

Mehanički parametri

• Primarno namotanje (průřez otvoru): 30 × 10 mm

• Okružni vodič: Ø 26 mm

• Kućište: negorivi samogašeći ABS

• Stezaljke:

  • Nedemontažni poklopac

  • Pogodno za vodiče velikog presjeka

  • Stezaljke od mesinga za veću sigurnost

Montaža

• Tip montaže: KK0001 ili KK0002

• Jednostavno navlačenje na vodič

Toplinska i radna svojstva

• Radna temperatura: –25 °C až +85 °C

• Kratkotrajna otpornost na struju kratkog spoja (Ith): 60 × In

• Otpornost na stalnu struju (Id): 1,2 × In

Norme

Proizvedeno u skladu s:
IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2
