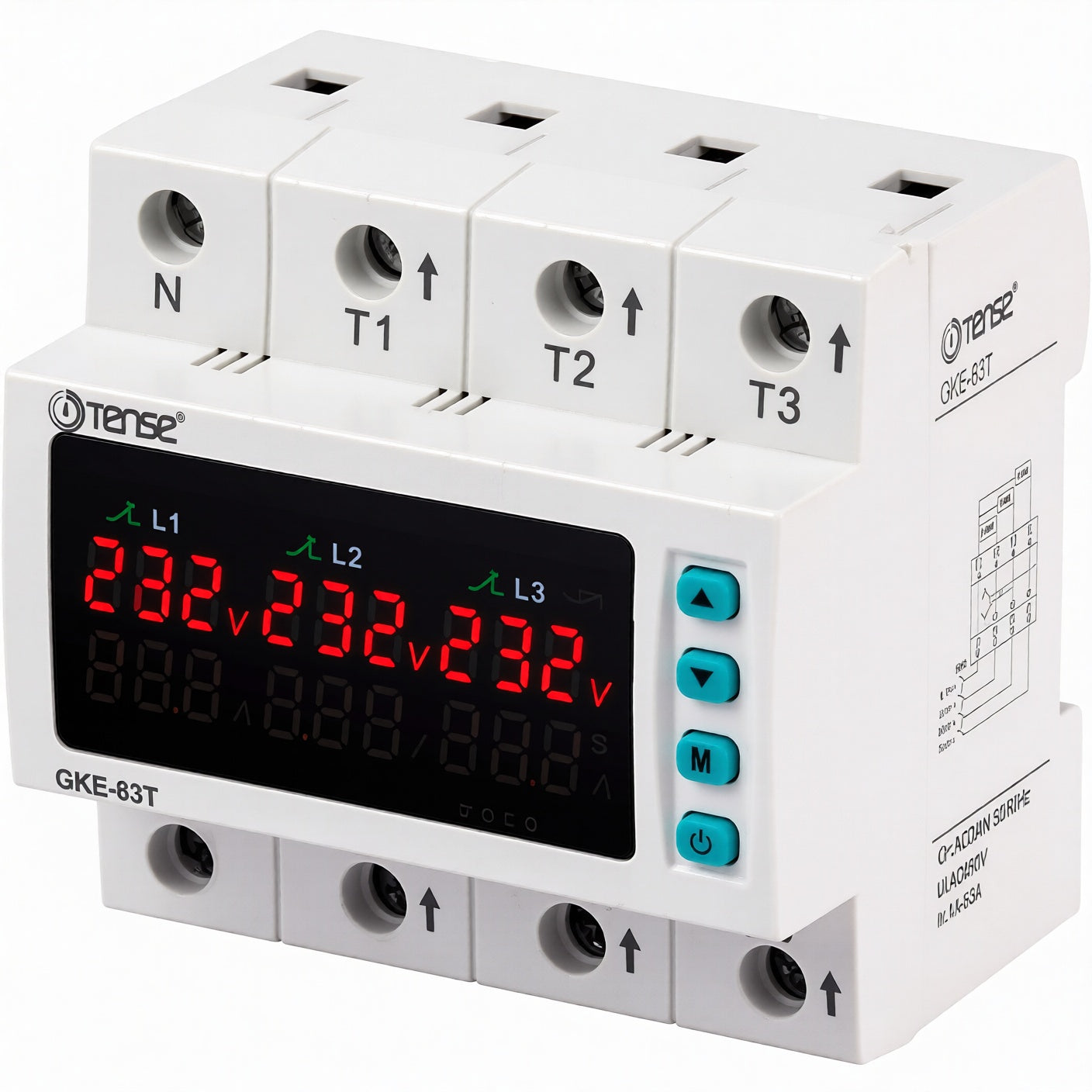

Trofazni relej za zaštitu od napona i struje, 1–63 A, za montažu na DIN-šinu, GKE-63T

Trofazni relej za zaštitu od napona i struje za montažu na DIN-šinu, Tense

Napredni Tense GKE-63T zaštitni relej s integriranim mikrokontrolerom dizajniran je za pružanje sveobuhvatne zaštite električne opreme i motora od nepovoljnih utjecaja u distribucijskoj mreži. Uređaj kontinuirano nadzire parametre mreže i pruža visoko preciznu zaštitu od prenaponskog udara, ispodnapona, preopterećenja strujom, asimetrije napona, nestanka ili zamjene faza te unutarnjeg pregrijavanja. Relè je opremljen funkcijom automatskog resetiranja s podesivim vremenom odgode i memorijom za pohranu posljednjeg stanja kvara. Kompaktni modularni dizajn namijenjen je jednostavnoj montaži na standardnu 35 mm DIN-šinu.

Glavni načini rada

• Sinkroni način rada: Trodfazni rad – u slučaju kvara na jednoj fazi, cijeli trofazni krug se isključuje.

• Asinkroni način rada: Neovisni rad – svaka se faza nadzire i odspaja zasebno (pogodno za jednofazna opterećenja raspoređena na tri faze).

Tehnički parametri

• Vrsta proizvoda: Digitalni zaštitni relej (napona i struje)

• Broj faza: 3 (trofazno)

• Nominalna struja (podesiva): 1 – 63 A

• Vrijeme isključenja pri kratkom spoju: 0,04 s

• Zaštita od greške na nultoj vodi (N): Da

• Metoda montaže: 35 mm DIN-šina

Područja podešavanja

• Zaštita od prenaponskog udara: 220 – 300 V

• Zaštita od prenaponske depresije: 80 – 210 V

• Asimetrija napona: 20 – 99 V

• Zastoj pri pokretanju (Açılış gecikmesi): 1 – 300 s

• Kašnjenje ponovnog pokretanja (Reset gecikmesi): 1 – 600 s
