Trofazno nadzorno relé s PTC kontrolom faze prekid/ asimetrija / redoslijed

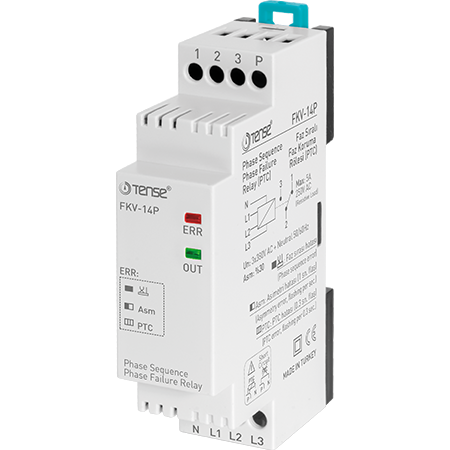

Trofazno rele za nadzor faza s zaštitom od prekida i regulacijom temperature namota, TENSE – FKV-14P

Opis proizvoda

Trofazno fazno relé FKV-14P je namijenjeno za zaštitu trofaznih elektromotora i uređaja od kritičnih kvarova u napajanju. Pruža sveobuhvatnu kontrolu prisutnosti faza, pada faze, zaglavljivanja (lomljenja) faze, asimetrije (fiksno 40 %), pogrešnog redoslijeda faza i prekomjerne temperature namota motora. Opremljeno je neutralnim vodičem i namijenjeno za montažu na DIN šinu.

Glavne funkcije

• Kontrola prisutnosti sve tri faze

• Zaštita od nestanka faze

• Detekcija zaglavljivanja (lomljenja) faze

• Provjera fiksne asimetrije napona 40 %

• Zaštita od pogrešnog redoslijeda faza

• Kontrola temperature namota motora

• Optička signalizacija stanja (LED OUT)

• Automatski povrat u rad nakon što parametri budu vraćeni u dopušteni raspon

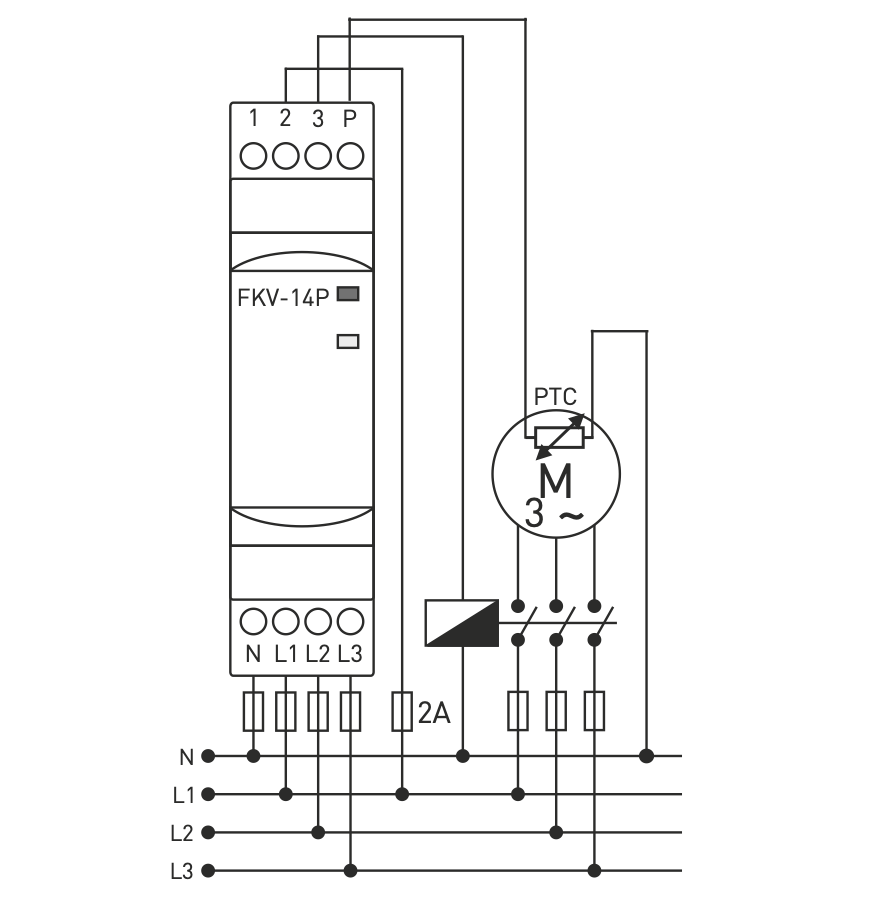

Princip rada

• Normalan rad: Ako su sva tri napona u mreži prisutna, redoslijed faza je ispravan i temperatura namota ne prelazi granice, relé se uključi (kontakti 15–18 su zatvoreni) i LED OUT svijetli.

• Kvar napona ili asimetrije: Ako naponsko odstupanje neke faze prelazi 40 %, dođe do otvaranja kontakata 15–18 i zatvaranja 15–16; LED OUT se gasi.

• Kvar redoslijeda faza: Relé reagira otvaranjem kontakata i gašenjem LED OUT.

• Prekoračenje temperature namota: Relé isključi izlaz dok se temperatura ne vrati u dopuštene granice.

• Povratak u rad: Nakon normalizacije parametara relé se automatski vraća u radno stanje.

Tehničke specifikacije

• Vrsta uređaja: Relé za nadzor faza

• Broj faza: 3 + N

• Asimetrija: 40 % (fiksna)

• Toplotna zaštita namota: Da

• Izlazni kontakti: 15–18 (zatvoreni u radu), 15–16 (zatvoreni pri kvaru)

• Indikacija: LED OUT

• Montaža: DIN šina

• Proizvođač: TENSE (Turska)

Prednosti

• Sveobuhvatna zaštita motora i elektroinstalacije

• Stabilan rad zahvaljujući fiksnoj asimetriji 40 %

• Jednostavna montaža na DIN šinu

• Automatski povrat funkcije bez intervencije operatera

• Pouzdana zaštita u zahtjevnim industrijskim uvjetima

Tipična primjena

• Trofazni elektromotori

• Industrijski pumpni sustavi

• Kompresori

• Ventilatori

• Strojna oprema osjetljiva na redoslijed i kvalitetu napona
