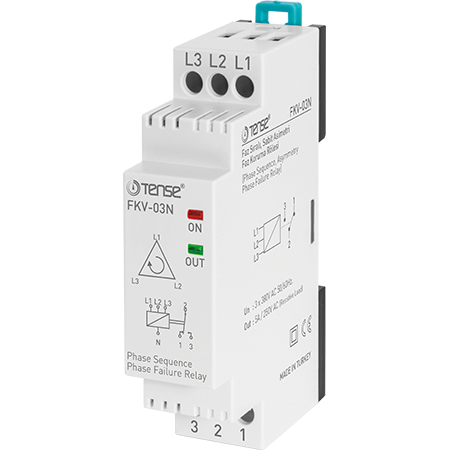

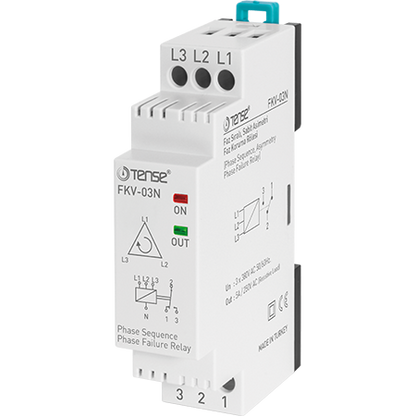

Fazno regulacijsko rele FKV-03N – TENSE

Opis proizvoda:
FKV-03N je trefazno regulacijsko rele namijenjeno zaštiti elektromotora od nepravilnog slijeda faza, gubitka faze i prekomjerne asimetrije. Relej nema regulaciju neutralnog vodiča i asimetrija je fiksno postavljena na 40 %.

Relej je idealan za industrijske primjene, gdje je potrebna brza i pouzdana zaštita motora od oštećenja uzrokovanih nepravilnim priključenjem ili promjenama napona.

Algoritam rada

1. Normalan rad:

   • Sve tri faze su prisutne.

   • Redoslijed faza je ispravan.

   • Asimetrija napona je u dopuštenom rasponu ≤ 40 %.

   • Relej je u radnom stanju – kontakti 2-3 zatvoreni, indikatori PWR i RLY svijetle.

2. Stanje kvara:

   • Ako napon neke faze prijeđe dopuštene granice ili je redoslijed faza neispravan:

     • Kontakti 2-3 se otvore,

     • Kontakti 1-2 se zatvore,

     • Indikator RLY se ugasi.

3. Povratak u normalu:

   • Nakon obnove ispravnog napona i redoslijeda faza rele automatski prelazi natrag u radno stanje.

Tehničke specifikacije

• Napon napajanja: 3 × 380 V AC

• Dopuštena asimetrija: 40 % (fiksna)

• Kontakt: SPDT, max. 5 A / 250 V AC

• Indikacija: LED PWR i RLY

• Montaža: DIN šina

• Radna temperatura: od -20 °C do +55 °C

• Potrošnja energije: <6 VA

• Masa: <150 g
