Fazno zaštitno relé – FKV-24F | TENSE

Fazna zaštitna relé serije FKV namijenjena su zaštiti trofaznih uređaja, posebno motora, od kvarova povezanih s nepravilnom vrijednošću napona, asimetrijom, prekidom faze ili pogrešnim redoslijedom faza. Model FKV-24F radi u širokom rasponu 180–500 V AC i ima fiksnu asimetriju 11 %.

Osigurava pouzdan rad uređaja s visokim zahtjevima za preciznost napajanja i štiti ih od toplinskih i mehaničkih oštećenja.

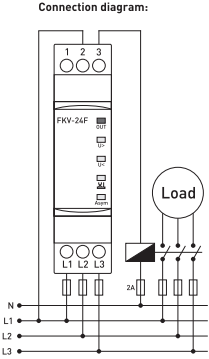

Funkcije i princip rada

Asimetrija napona (11 %)

• Prati razliku između faznih napona.

• Ako asimetrija prijeđe 11 %, relé otprilike nakon 1 s isključi izlaz i otvori kontakte NO/COM.

• Pri smanjenju razlike za 5 V relé ocijeni stanje kao normalno i nakon vremenske odgode ponovno aktivira izlaz.

Kontrola redoslijeda faza

• Ispravan redoslijed faza → OUT LED svijetli, izlaz je aktivan (NO zatvoren).

• Neispravan redoslijed faza → LED se ugasi i izlaz prijeđe u stanje kvara.

Zaštita od previsokog napona (U>)

• Ako napon prijeđe 500 V, aktivira se indikacija previsokog napona.

• Ako stanje traje déle než 2 s, relé isključi izlaz.

• Nakon pada napona za 5 V ispod granice U> relé započne odbrojavanje odgode i potom obnovi rad.

Zaštita od preniskog napona (U<)

• Ako napon padne ispod 180 V, aktivira se indikacija preniskog napona.

• Ako stanje ne prestane tijekom odgode kvara, izlaz se isključi.

• Nakon povećanja napona za 5 V iznad U< relé nakon vremenske odgode ponovno aktivira izlaz.

Indikatori stanja

• 5 LED dioda informira o:

  • stanju releja (OUT)

  • previsokom naponu (U>)

  • preniskom naponu (U<)

  • redoslijedu faza

  • asimetriji / kvaru

Glavne značajke

• Širok raspon radnog napona: 180–500 V AC

• Fiksna asimetrija: 11 %

• Zaštita od:

  • preniskog napona

  • previsokog napona

  • asimetrije

  • pogrešnog redoslijeda faza

  • gubitka faze

• Bez potrebe za neutralnim vodičem

• Brza reakcija na stanje kvara (cca 1 s)

• LED signalizacija svih funkcija

• Pogodno za motore, kompresore, pumpe i druga trofazna opterećenja

Tehnički parametri
