Vremenski rele / ON-DELAY 24 V/AC/DC, 230 V/AC

Vremensko relé s odgođenim uključenjem ERV-03

podesivi rozsah do 3 sekund

- odgođeno uključenje NO kontakta nakon uključivanja napajanja (bez upravljačkog signala) (vidi detailní popis a fotogalerii)

- funkcija ON delay, svorky 2-3, (vidi detailní popis a fotogalerii)

- vremenski raspon 0,1 sekunde až 3 sekunde

- 1x preklopni kontakt 5A/250VAC

- 2x LED indikátor (napajanje, zavojnica releja)

- napajanje 230V AC/DC / 4VA svorky A1-A2

- nebo napajanje 24VAC/VDC / svorky A2-A3

- montaža na DIN lištu

- zaštita IP20

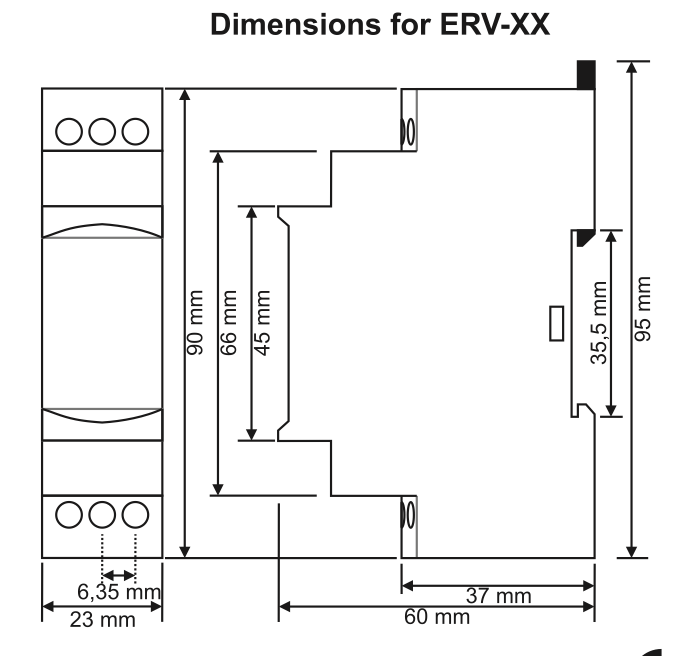

- dimenzije 95 x 23 x 65 mm

- napajanje signalizira crvena LED ON

- uključen relej (svorky 2-3) indikuje zelena LED OUT

Relé lze použít i jako relé OFF delay - relé se zpožděným vypnutím (zpožděným odpadem), ale je třeba brát v úvahu, že výstupní relé je přepínací a svorky 2 – 1 jsou sepnuty i bez přítomnosti napájení. Při využití jako OFF delay, po připojení napájení se začne počítat nastavený čas, po jeho uplynutí se sepne výstupní relé a rozpojí svorky 1-2

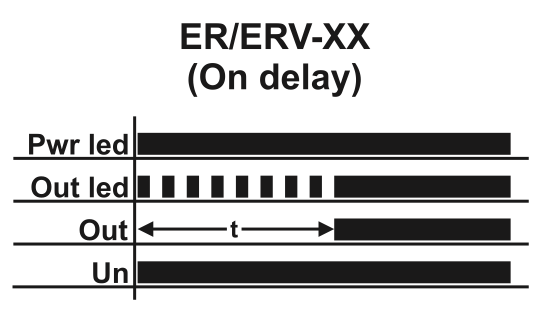

Vremensko relé se zpožděním zapnutí

- odgođeno uključenje NO kontaktu po sepnutí napájení (bez řídícího signálu) (ON Delay)

- po připojení napájení se začne počítat nastavený čas a po jeho uplynutí sepne výstupní relé

- výstupní relé je přepínací,

- NC kontakt se chová jako OFF Delay, t.j. je zapnut okamžitě a rozepne po uplynutí nastaveného času

Primjena:
