Trofazni digitalni relej za zaštitu od prenapona s nadzorom slijeda faza (bez neutralnog vodiča), DGK-04F

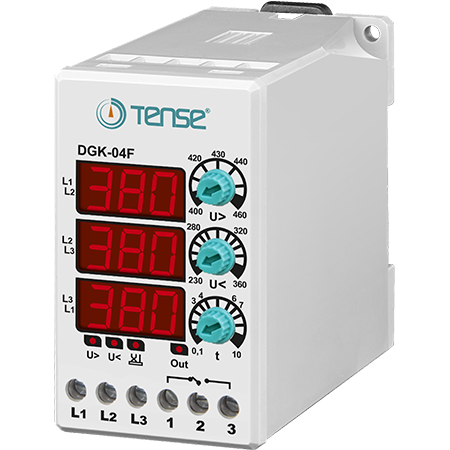

Tense DGK-04F digitalni trofazni relej za zaštitu od prenapona za DIN šinu

Mikroprocesorsko relejno zaštitno sredstvo Tense DGK-04F dizajnirano je za pružanje sveobuhvatne zaštite osjetljive industrijske opreme i motora od rizika povezanih s fluktuacijama napona u trofaznim mrežama. Uređaj kontinuirano nadzire napon mreže i pruža visoko preciznu zaštitu od prenaponskih i ispodnaponskih stanja te grešaka u slijedu faza. Posebna značajka ovog modela je njegova priključivost bez potrebe za neutralnim vodom (asimetrične/trodnevne mreže).

Relè je opremljen digitalnim zaslonima za trenutačan pregled statusa pojedinih faza. Korisnik može precizno postaviti granične vrijednosti napona i vremenska kašnjenja kako bi filtrirao kratkoročne skokove u naponu mreže i spriječio neželjeno prebacivanje. Kompaktan modularni dizajn osigurava jednostavnu instalaciju na standardnu 35 mm DIN-šinu.

Glavne funkcije i zaštite

• Zaštita od prenaponskih i ispodnaponskih vrijednosti: Automatski isključuje izlaz ako napon prijeđe ili padne ispod postavljenih granica.

• Praćenje slijeda faza: Sprječava pogrešan smjer rotacije motora u slučaju neispravnog priključka faza.

• Nenulti: Idealno za sustave u kojimaneutralni vodič nije dostupan ili potreban.

Tehničke specifikacije

• Tip proizvoda: Digitalni relej za zaštitu od prenapona

• Broj faza: 3 (trofazna veza bez N)

• Nominalni radni napon ($U_n$): 3× 380 V AC (50/60 Hz)

• Metoda montaže: 35 mm DIN-šina / montaža na ploču

• Izlazni kontakt: 5 A / 250 V AC (ohmički opterećenje)

Rasponi podešavanja

• Zaštita od prenaponskog udara (visoki napon): 400 – 460 V AC (podesivo)

• Zaštita od prenaponskog udara (niski napon): 230 – 360 V AC (podesivo)

• Vrijeme čekanja na pogrešku: 0,1 – 10 s (podesivo)
